交叉盲埋孔HDI技术深度解析
一、引言
在电子信息产业飞速发展的当下，电子产品正朝着轻薄化、小型化、高集成化的方向不断迈进。无论是智能手机、平板电脑等消费电子产品，还是航空航天、医疗设备等专业领域的电子装备，对印制电路板（PCB）的性能要求都日益严苛。传统的PCB制造技术在面对高密度、多层互联等需求时，逐渐显现出诸多局限，如布线空间不足、信号传输损耗大、制造成本高等问题。
交叉盲埋孔HDI技术作为一种先进的PCB制造技术，应运而生。它通过创新的孔结构设计和制造工艺，有效突破了传统技术的瓶颈，为电子产品的升级换代提供了关键支撑。深入研究交叉盲埋孔HDI，不仅能够清晰了解其技术原理和优势，更能把握电子制造领域的发展趋势，对于推动相关产业的技术进步具有重要的理论和实践意义。
二、交叉盲埋孔HDI的定义与结构特点
（一）定义
交叉盲埋孔HDI是高密度互联印制电路板中的一种特殊孔结构技术。其中，“盲孔”指的是仅穿透PCB的部分层，并未贯穿整个基板的孔，它能够实现表层与内层之间的电路连接；“埋孔”则是完全隐藏在PCB内部，不与表层相通，用于实现内层与内层之间的互联；而“交叉”则体现了这些盲孔和埋孔在空间布局上的交错分布特点，即不同层的盲孔、埋孔可以在垂直方向上相互交叉（如下图），形成更为密集和灵活的电路连接网络。
（二）结构特点
- 多层互联结构：交叉盲埋孔HDI通常采用多层基板结构，层数可根据具体产品需求从几层到几十层不等。通过盲孔和埋孔的巧妙组合，实现了不同层之间电路的高效连接，打破了传统PCB主要依赖通孔进行层间互联的单一模式，极大地提高了基板的空间利用率。
- 孔结构密集且交错：与传统PCB相比，交叉盲埋孔HDI的孔密度显著提高。盲孔和埋孔的直径可以做得更小，最小可达到几十微米级别。同时，这些孔在基板的垂直方向上呈现出交错分布的状态，即不同层的孔可以在投影上相互重叠，这种结构使得在有限的基板面积内能够实现更多的电路连接点，满足高密度集成的需求。
- 高精度定位：由于孔结构密集且交错，对盲孔和埋孔的定位精度要求极高。在制造过程中，需要采用先进的定位技术和设备，确保每个孔的位置偏差控制在极小的范围内，以保证层间电路连接的准确性和可靠性，避免因孔位偏差导致的电路故障。
- 与精细线路协同：交叉盲埋孔HDI通常与精细线路制造技术相辅相成。为了充分发挥高密度互联的优势，基板上的线路宽度和间距也相应减小，达到微米级别。精细线路与密集的交叉盲埋孔相互配合，形成了紧凑高效的电路布局，进一步提升了PCB的性能和集成度。
三、交叉盲埋孔HDI技术解决的问题
（一）解决了任意层HDI厚度限制问题
在传统的任意层HDI制造过程中，由于层间互联主要依赖于通孔或者普通的盲埋孔，为了保证孔的可靠性和加工可行性，对基板的厚度有着较为严格的限制。如果基板厚度过厚，一方面会增加孔的加工难度，尤其是对于微小直径的孔，容易出现孔壁粗糙、钻孔偏斜等问题，影响孔的电学性能和机械性能；另一方面，厚基板会导致信号在孔中的传输路径变长，增加信号传输延迟和损耗，不利于高频信号的传输。

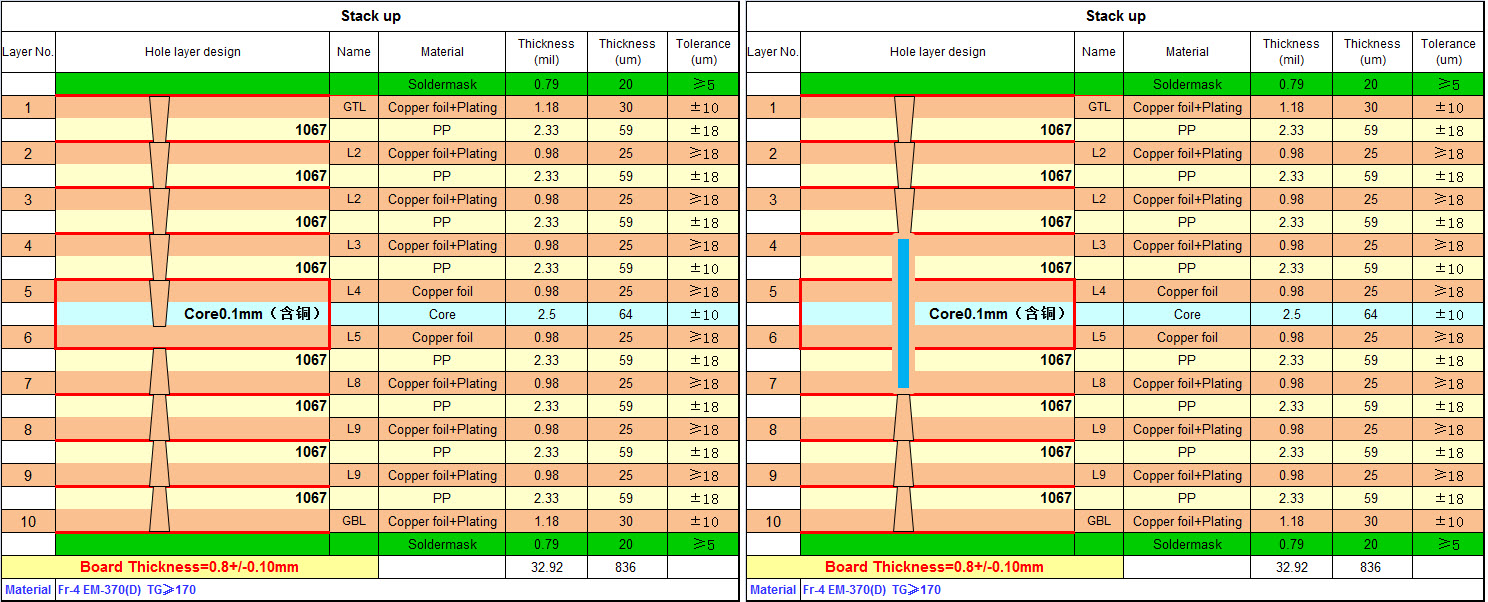

而交叉盲埋孔HDI通过采用交错分布的盲孔和埋孔结构，能够在较厚的基板中实现层间互联。不同层的盲孔和埋孔可以根据需要分别连接不同的层面，无需贯穿整个基板，从而减少了单个孔的深度。即使基板整体厚度较大，每个孔的深度也能控制在合理的范围内，降低了孔的加工难度，保证了孔的加工质量和可靠性。同时，较短的孔深度也缩短了信号的传输路径，减少了信号传输延迟和损耗，使得交叉盲埋孔HDI在较厚的任意层基板中依然能够保持良好的性能，突破了传统任意层HDI在厚度方面的限制，为制造更厚、性能更优的PCB产品提供了可能。下图为10层任意层互联改为8层3阶交叉盲埋孔HDI的结构图，由于L4-5，L5-6，L6-7的激光孔改为埋孔；使原来0.1厚度的芯板、L4-5和L6-7层的PP厚度不再受激光钻孔的制程限制，可以根据需要加厚，满足不同板厚的需求。
（二）解决了多层板孔到内层线安全距不足问题

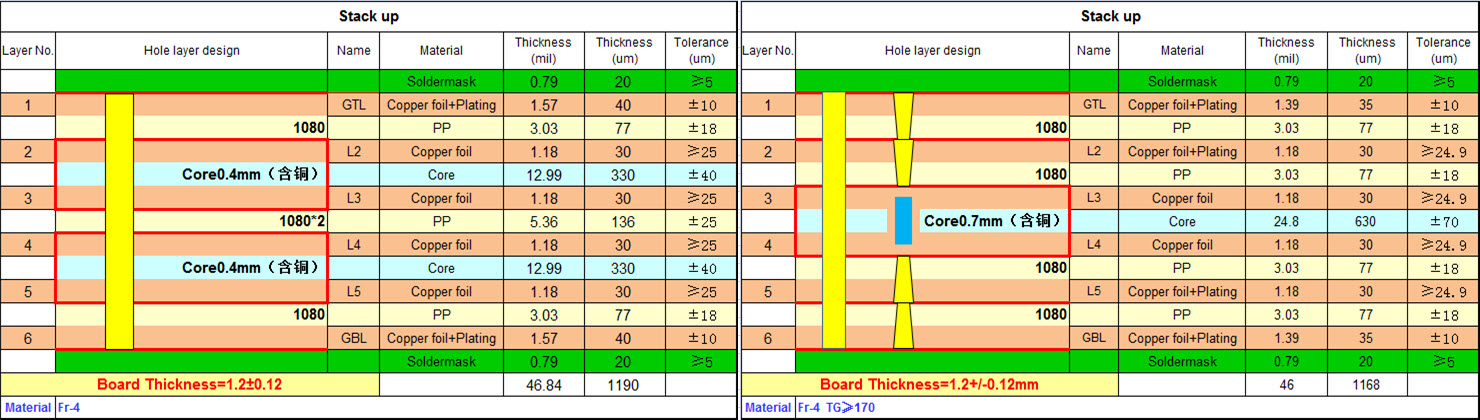

在多层PCB设计中，孔到内层线路的安全距离是一个关键的设计指标。安全距离不足会导致孔与内层线路之间出现电气干扰，如信号串扰、击穿等问题，严重影响PCB的电气性能和可靠性。传统的多层板制造技术中，由于孔的结构和加工方式的限制，孔到内层线的安全距离往往难以满足高密度设计的需求。尤其是在层数较多、线路密度较高的情况下，基板上的空间十分紧张，孔与内层线路之间的距离很容易超出安全范围。下图就是由于6层通孔板部分位置孔到线的安全距离不足，后经我司建议，改为6层2阶交叉盲埋结构HDI的案例。
交叉盲埋孔HDI通过优化孔的结构和布局，有效解决了这一问题。首先，交叉盲埋孔HDI中的盲孔和埋孔可以精准地连接指定的层面，避免了传统通孔对所有内层线路造成的潜在干扰。其次，由于孔的直径更小，且采用交错分布的方式，能够在基板上留出更多的空间用于布置内层线路，从而增大了孔到内层线路的安全距离。此外，在制造过程中，通过先进的光刻技术和蚀刻工艺，可以对孔周围的线路进行精确的控制和调整，进一步确保孔与内层线路之间保持足够的安全距离，有效避免了电气干扰问题，提高了多层板的电气性能和可靠性。
（三）解决了部分产品需要任意层互联成本高的问题
对于一些需要实现任意层互联的产品，传统的制造方案往往成本较高。传统的任意层互联技术通常需要采用复杂的工艺流程，如多次层压、钻孔、电镀等，并且对制造设备和材料的要求也较高。此外，为了满足任意层互联的需求，往往需要设计更多的孔和线路，增加了基板的材料消耗和加工时间，进一步推高了产品的制造成本。
交叉盲埋孔HDI通过简化工艺流程和优化结构设计，显著降低了部分产品任意层互联的成本。一方面，交叉盲埋孔HDI采用的盲孔和埋孔结构可以减少不必要的孔加工和电镀步骤，缩短了制造周期，降低了设备和人工成本。另一方面，交错分布的孔结构提高了基板的空间利用率，在实现相同互联需求的情况下，可以减少基板的面积和层数，从而降低了材料消耗成本。同时，随着交叉盲埋孔HDI的不断成熟和产业化应用，相关的制造设备和材料价格也在逐渐下降，进一步推动了成本的降低，使得更多需要任意层互联的产品能够采用该技术，提高了产品的市场竞争力。
四、交叉盲埋孔HDI的应用领域
（一）消费电子产品领域
消费电子产品是交叉盲埋孔HDI应用最为广泛的领域之一。随着智能手机、平板电脑、可穿戴设备等消费电子产品不断向轻薄化、高性能化发展，对PCB的集成度和性能要求越来越高。交叉盲埋孔HDI能够在有限的空间内实现高密度的电路互联，满足消费电子产品对小型化、轻量化的需求。例如，在智能手机中，采用交叉盲埋孔HDI的PCB可以集成更多的芯片和元器件，如处理器、存储器、摄像头模组等，同时保证信号的高速传输，提升手机的运行速度和功能体验。此外，可穿戴设备如智能手表、智能手环等，由于其体积小巧，对PCB的空间利用率要求极高，交叉盲埋孔HDI能够很好地满足这一需求，为可穿戴设备的功能升级和性能提升提供了有力支持。
（二）航空航天领域
航空航天领域对电子设备的可靠性、稳定性和抗恶劣环境能力有着极为严格的要求。在航空航天电子设备中，PCB需要在高温、低温、振动、辐射等恶劣环境下长期稳定工作，同时还需要具备较高的集成度和性能。交叉盲埋孔HDI凭借其高精度的制造工艺和可靠的互联结构，能够满足航空航天领域的严苛要求。例如，在卫星通信设备中，采用交叉盲埋孔HDI的PCB可以实现复杂的信号处理和传输功能，确保卫星在太空中能够稳定地与地面进行通信。在飞机的航电系统中，交叉盲埋孔HDI能够提高PCB的抗振动能力和抗干扰能力，保证航电系统在飞行过程中的可靠运行，为飞机的飞行安全提供保障。
（三）医疗电子设备领域
医疗电子设备直接关系到人类的生命健康，因此对其性能和可靠性有着极高的要求。随着医疗技术的不断发展，医疗电子设备如便携式诊断仪器、微创手术器械、生命监测设备等朝着小型化、高精度、智能化的方向发展，这对PCB的集成度和性能提出了更高的挑战。交叉盲埋孔HDI能够为医疗电子设备提供高密度、高可靠的电路互联解决方案。例如，在便携式超声诊断仪中，采用交叉盲埋孔HDI的PCB可以集成更多的超声换能器驱动电路和信号处理电路，减小设备的体积和重量，提高诊断的准确性和便捷性。在微创手术器械中，交叉盲埋孔HDI能够实现器械内部复杂的电路连接，确保器械在手术过程中的精准控制和可靠运行，减少手术风险。
（四）汽车电子领域
随着汽车行业向智能化、电动化转型，汽车电子设备的数量和复杂度不断增加，如自动驾驶系统、车载信息娱乐系统、新能源汽车的电池管理系统等。这些系统对PCB的集成度、耐高温性、抗振动性和可靠性要求较高。交叉盲埋孔HDI能够满足汽车电子领域的这些需求。例如，在自动驾驶系统中，需要处理大量的传感器数据，如摄像头、雷达、激光雷达等产生的信息，采用交叉盲埋孔HDI的PCB可以实现高速的数据传输和处理，确保自动驾驶系统的实时性和准确性。在新能源汽车的电池管理系统中，交叉盲埋孔HDI能够提高PCB的耐高温性能和抗振动性能，保证电池管理系统在恶劣的汽车工作环境下稳定运行，延长电池的使用寿命，保障汽车的安全行驶。
五、交叉盲埋孔HDI未来前景
（一）技术持续创新升级
未来，交叉盲埋孔HDI将在多个方面进行持续的创新升级。在孔结构方面，随着制造工艺的不断进步，盲孔和埋孔的直径将进一步减小，有望达到微米甚至纳米级别，这将进一步提高PCB的集成度，满足更微小电子设备的需求。在材料方面，将不断研发新型的高性能基板材料和导电材料，如低介电常数、低损耗的基板材料，高导电性、高可靠性的金属导电材料等，这些新型材料的应用将有助于降低信号传输损耗，提高PCB的电气性能和稳定性，同时还能增强PCB的抗恶劣环境能力，如耐高温、耐低温、耐辐射等。在制造工艺方面，将不断优化和创新加工技术，如高精激光钻孔技术、高精度电镀技术、3D打印技术等，提高孔的加工精度和表面质量，缩短制造周期，降低制造成本。此外，还将加强交叉盲埋孔HDI与其他先进技术的融合，如与人工智能技术、物联网技术相结合，实现PCB的智能化设计、制造和检测，提高生产效率和产品质量。
（二）应用领域不断拓展
随着交叉盲埋孔HDI的不断成熟和性能的提升，其应用领域将进一步拓展。除了目前已广泛应用的消费电子、航空航天、医疗电子、汽车电子等领域外，未来还将在更多新兴领域得到应用。例如，在人工智能领域，高性能的服务器和计算设备需要高密度、高速度的PCB来支持大量数据的处理和传输，交叉盲埋孔HDI能够满足这一需求，为人工智能技术的发展提供有力支撑。在量子计算领域，量子芯片对PCB的精度和稳定性要求极高，交叉盲埋孔HDI有望在量子计算设备的PCB制造中发挥重要作用，推动量子计算技术的实用化进程。在新能源领域，如太阳能发电、风力发电等，相关的控制设备和储能系统需要高可靠性、耐高温的PCB，交叉盲埋孔HDI能够提供符合要求的解决方案，促进新能源产业的发展。此外，在智能家居、工业自动化等领域，交叉盲埋孔HDI也将凭借其优势，为各类智能设备和自动化系统提供更优质的电路互联支持，推动这些领域的技术进步和产业升级。
（三）市场需求持续增长
随着电子信息产业的快速发展，以及各应用领域对高性能、高集成度电子设备需求的不断增加，交叉盲埋孔HDI的市场需求将持续增长。从消费电子市场来看，智能手机、平板电脑等产品的更新换代速度不断加快，对PCB的性能和集成度要求也越来越高，交叉盲埋孔HDI作为提升产品性能的关键技术之一，将得到更广泛的应用。在航空航天和国防领域，各国对航空航天事业的投入不断加大，新型航天器和武器装备的研发需求迫切，这将带动对高性能PCB的需求，为交叉盲埋孔HDI提供广阔的市场空间。医疗电子市场随着人口老龄化加剧和医疗技术的进步，对便携式、高精度医疗设备的需求不断增长，也将促进交叉盲埋孔HDI的应用。汽车电子市场在智能化、电动化趋势的推动下，汽车电子成本在整车成本中的占比不断提高，对高性能PCB的需求也将大幅增加，进一步拉动交叉盲埋孔HDI的市场需求。同时，随着全球制造业向高端化、智能化转型，对工业控制设备、智能装备等的需求也在不断上升，这些设备对PCB的要求也在不断提高，为交叉盲埋孔HDI的市场增长提供了有力保障。
六、结论
交叉盲埋孔HDI作为一种先进的PCB制造技术，凭借其独特的定义和结构特点，在解决传统PCB制造技术面临的诸多问题方面发挥了重要作用，如突破任意层HDI的厚度限制、解决多层板孔到内层线安全距不足以及降低部分产品任意层互联的成本等。该技术在消费电子、航空航天、医疗电子、汽车电子等多个领域得到了广泛应用，为这些领域的产品升级和技术进步提供了关键支撑。
展望未来，交叉盲埋孔HDI将在技术创新、应用领域拓展和市场需求增长等方面展现出广阔的前景。通过持续的技术创新，不断优化孔结构、研发新型材料和改进制造工艺，将进一步提升该技术的性能和竞争力；应用领域的不断拓展，将使其在更多新兴领域发挥重要作用，为相关产业的发展注入新的动力；而持续增长的市场需求，将推动该技术实现规模化生产和产业化发展，进一步降低成本，提高市场渗透率。
综上所述，交叉盲埋孔HDI在电子制造领域具有重要的地位和广阔的发展前景，将持续为电子信息产业的发展提供有力支持，推动电子产品向更高性能、更小型化、更智能化的方向迈进。
