PCB信号完整性问题及解决方案研究

引言

在当今高速数字电路与射频电路中，印刷电路板（PCB）设计的复杂程度日益提升，PCB信号完整性（Signal Integrity，简称SI）问题已成为工程师面临的核心挑战。信号完整性是指信号在传输路径上保持其定时和电压幅值特性的能力，直接关系到系统的稳定性、误码率和电磁兼容性能。根据产业数据，超过60%的高速数字系统故障源于信号完整性问题。本文将深入分析PCB信号完整性问题，包括信号质量恶化、串扰干扰和电磁辐射，并重点探讨从叠层规划、参考平面设置到布线策略的综合性设计解决方案，以构建完整的高速PCB设计方法论体系。

一、信号质量问题分析与优化

1.1 PCB信号完整性的基础概念

PCB信号完整性主要研究信号在传输过程中的波形保真度，涉及时序、噪声、抖动等多个维度。在高速PCB设计中，当信号速率达到千兆比特级别或时钟频率超过100MHz时，传输线效应变得显著，传统低频设计方法不再适用。信号完整性问题主要表现为反射、振铃、过冲/下冲、地弹等现象，这些问题共同导致信号波形失真，进而引起时序错误和逻辑故障。

1.2 反射现象及其抑制策略

反射是信号在传输线阻抗不连续点产生的能量回弹现象，其主要成因包括走线宽度突变、过孔阻抗变化、连接器接口及负载阻抗不匹配等。根据电磁理论，信号反射量可由反射系数Γ定量描述：Γ=(Z_L-Z_0)/(Z_L+Z_0)，其中Z_0为传输线特性阻抗，Z_L为负载阻抗。当阻抗完全匹配时，Γ=0，无反射；当终端开路或短路时，|Γ|=1，产生全反射。

为有效抑制反射，工程实践中采用多种终端匹配技术：

  • 串联终端匹配：在驱动端串联电阻，阻值约为Z_0与驱动源输出阻抗之差，适用于点对点拓扑，能有效吸收反射但会略微增加信号上升时间。
  • 并联终端匹配：在接收端并联电阻到地或电源，阻值等于Z_0，匹配效果最佳但会持续消耗直流功率。
  • 戴维南匹配：采用分压电阻网络提供适当的上下拉电阻，同时解决阻抗匹配和电平设置问题。
  • AC匹配：通过电容隔直后并联电阻，兼具直流功耗低和匹配效果好的优点，但会增加布局复杂度和成本。

1.3 时序问题的分析与控制

在同步数字系统中，时钟信号与数据信号的时序关系至关重要。信号传播延迟（t_{PD}）由介质参数决定：t_{PD}=√(L_0 C0)=√(ε\{eff})/c，其中L_0和C0为单位长度电感和电容，ε_{eff}为有效介电常数，c为光速。对于常见的FR-4材料(ε_r≈4.2)，t\{PD}≈5.4ps/mm。

时序偏差主要来源于：

  • 传播延迟差异：不同长度的布线导致信号到达时间不一致。
  • 时钟抖动：时钟源本身的不稳定性以及电源噪声引起的相位噪声。
  • 串扰诱导的时序变化：相邻信号间的耦合会改变信号边缘速率，从而影响实际开关时间。

为保障建立时间和保持时间余量，需实施严格的等长布线策略，对关键总线（如DDR内存接口）设置±5mil以内的长度匹配公差，并通过时序仿真验证在最坏工艺角、电压和温度条件下的时序收敛性。

二、串扰机理与最小化技术

2.1 串扰的物理本质与数学模型

串扰是指信号线之间通过电磁耦合产生的不期望能量转移，分为前向串扰（远端串扰）和后向串扰（近端串扰）两种类型。根据耦合传输线理论，串扰大小主要取决于互容C_m和互感L_m，其耦合系数可表示为： k_C=C_m/√(C_0 C_0′) (容性耦合系数) k_L=L_m/√(L_0 L_0′) (感性耦合系数)

在实际PCB环境中，串扰强度与以下因素正相关：

  • 信号边缘速率（上升/下降时间）：边沿越陡峭，谐波分量越丰富，耦合越强。
  • 介质厚度：信号层与参考平面间距越大，电场散布范围越广，互容增加。
  • 平行走线长度：耦合长度直接影响能量累积程度。
  • 线间距：按照电磁场理论，耦合强度大致与间距的平方成反比。

2.2 串扰的工程控制方法

为将串扰降至可接受水平（通常要求低于信号幅值的5%），需采用多层次控制策略：

布局层面的预防措施：

  • 3W原则：确保相邻信号线中心间距不小于单一走线宽度的3倍，此为最基本的串扰控制准则。
  • 不同速率信号分区布置：将高频、敏感信号与低速、高驱动信号物理隔离，避免强干扰源靠近易受害网络。
  • 采用差分信号传输：差分对的抗串扰能力比单端信号提高20dB以上，特别适用于高速串行链路。

布线阶段的具体技术：

  • 终端端接技术：适当的终端匹配不仅能减少反射，还能降低串扰幅度约30-40%。
  • 保护走线技术：在特别敏感的信号线（如时钟、复位）两侧布置接地屏蔽线，并每隔λ/10距离添加接地过孔。
  • 层间交错布线：相邻信号层的走线方向相互垂直（一层水平，一层垂直），最大化减少层间平行长度。

基于仿真的精确评估： 借助电磁场仿真工具（如SIwave、HyperLynx）提取寄生参数，进行后仿真验证。对于10Gbps以上系统，需采用全波三维仿真评估复杂三维结构中的耦合效应。

三、电磁辐射与控制策略

3.1 PCB辐射机制与EMI标准

PCB作为 unintentional 天线，主要通过差模辐射和共模辐射两种机制发射电磁能量。差模辐射由信号环路中的高频电流产生，其电场强度与环路面积和电流平方成正比；共模辐射则由于接地系统不完善导致共模电压驱动外部电缆等结构形成单极子天线辐射。

国际上对电子设备的电磁辐射有严格限制，如FCC Part 15、CISPR 22等标准规定了不同频段的辐射发射限值。超标辐射不仅影响自身正常工作，还会干扰周边电子设备，导致系统无法通过EMC认证。

3.2 辐射控制的核心技术

环路面积最小化原则： 高频信号路径应尽可能紧凑，特别是电源/地回路。时钟电路、高速数据总线等关键信号应紧邻其回流平面布线，理论上环路面积应满足：A<(λ/100)^2，其中λ为最高频率对应的波长。

多层板设计与分区策略：

  • 采用至少4层板结构，为关键信号提供完整参考平面。
  • 将高频电路布置在PCB中央区域，利用周边低速电路形成天然屏蔽。
  • 对特别敏感或有强辐射的电路（如RF模块）实施金属屏蔽罩防护。

电源完整性（PI）与辐射的关联控制： 电源分配网络（PDN）的阻抗特性直接影响芯片引脚处的电压纹波，进而影响辐射发射。通过添加适当数量的去耦电容（不同容值并联使用，覆盖从kHz到GHz频率范围）和采用电源层-地层紧耦合结构，可显著降低电源噪声引起的辐射。

边缘辐射的特殊处理： PCB边缘是电磁泄漏的高发区域，可通过实施”缝合电容”技术（在板边缘间隔布置接地电容）和”接地过孔围栏”（沿边缘密集布置连接所有地层的过孔）来构建电磁边界。

四、系统性设计解决方案

4.1 拓扑结构与端接策略优化

根据具体应用场景选择适当的信号拓扑结构：

  • 点对点连接：最简单有效的拓扑，适用于高速串行链路，只需在接收端或驱动端实施单终端匹配。
  • 多点总线：如DDR内存系统，需采用Fly-by拓扑，兼顾信号质量和负载均衡。
  • 复杂分支结构：如地址总线，需通过仿真确定最优分支长度和端接位置。

端接电阻的精确选型也至关重要，除阻值需与传输线阻抗匹配外，还需考虑封装寄生参数（特别是电感）对高频性能的影响，优先选用0402或更小封装的电阻以减少寄生效应。

4.2 材料选择与传输线设计

高速数字电路应优先考虑低损耗板材，如FR-4高频改良型、Rogers系列或Isola的高速材料。关键参数包括：

  • 介电常数（D_k）：影响传输线阻抗和传播速度，要求批次间稳定性高。
  • 损耗因子（D_f）：决定信号衰减程度，对于10Gbps以上系统，应选择D_f<0.005的超低损耗材料。

传输线结构的精心设计同样不可或缺：

  • 微带线：表层走线，制造简单，成本低，但易受外部环境影响。
  • 带状线：内层走线，受参考平面保护，特性稳定，但制造成本略高且信号传播速度较慢。
  • 偏移带状线：非对称结构，需特别计算阻抗，常用于密集布线区域。

4.3 过孔设计与优化

过孔是引起阻抗不连续和信号反射的主要因素之一，其优化设计包括：

  • 采用小尺寸过孔：直径8mil左右的机械过孔比传统12mil机械过孔性能提升明显。
  • 背钻技术：移除非功能部分的过孔残桩，可将残桩长度控制在5mil以内，显著改善高频响应。
  • 过孔反焊盘设计：适当扩大过孔与参考平面间的 clearance，减小 parasitic 电容，通常反焊盘直径比过孔焊盘大20-30mil。
  • 差分过孔对称布置：确保差分对中两个过孔结构完全对称，包括反焊盘形状和尺寸的一致性。

五、电路板叠层规则详解

5.1 叠层设计的基本原则

科学合理的叠层设计是确保信号完整性的基础，应遵循以下核心原则：

  • 镜像层对称结构：关于板中心线对称的层应具有相同材质、厚度和铜箔重量，防止因热应力不均导致板翘曲。
  • 电源地层紧邻布置：利用电源-地平面间的自然电容（通常约100pF/inch²）为高频噪声提供低阻抗回流路径。
  • 高速信号层夹在参考平面之间：为关键信号提供封闭的电磁环境，抑制辐射并减少外来干扰。
  • 外层优先布放低速信号和电源：保留内层资源给最重要的高速信号，同时降低EMI。

5.2 典型叠层结构分析

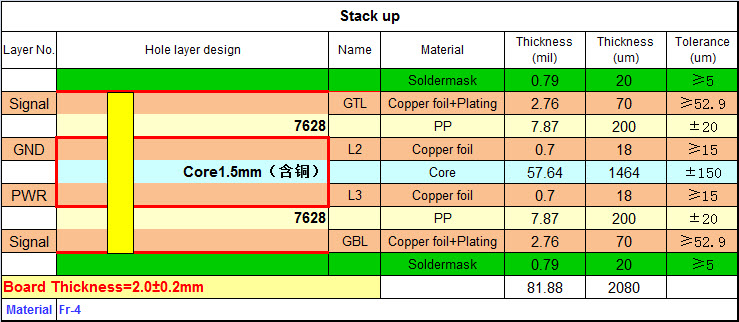

4层板标准叠层： Top(Signal) – Prepreg – GND(Plane) – Core – PWR(Plane) – Prepreg – Bottom(Signal) 这种结构为高速信号提供了连续参考平面，但信号层数量有限，不适合复杂系统。

PCB信号完整性-4层叠层结构

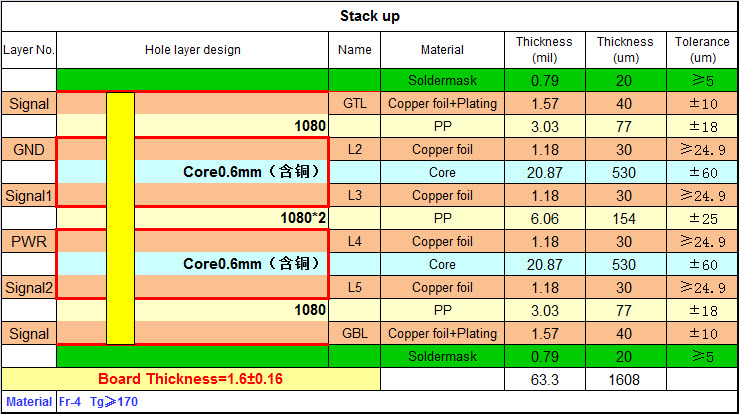

6层板优化叠层： Top(Signal) – Prepreg – GND(Plane) – Core – Signal1 – Prepreg – PWR(Plane) – Core – Signal2 – Prepreg – Bottom(Signal) 此结构提供了4个信号层，同时保证每个信号层邻接参考平面，是性价比优异的选择。

PCB信号完整性-6层优化叠层

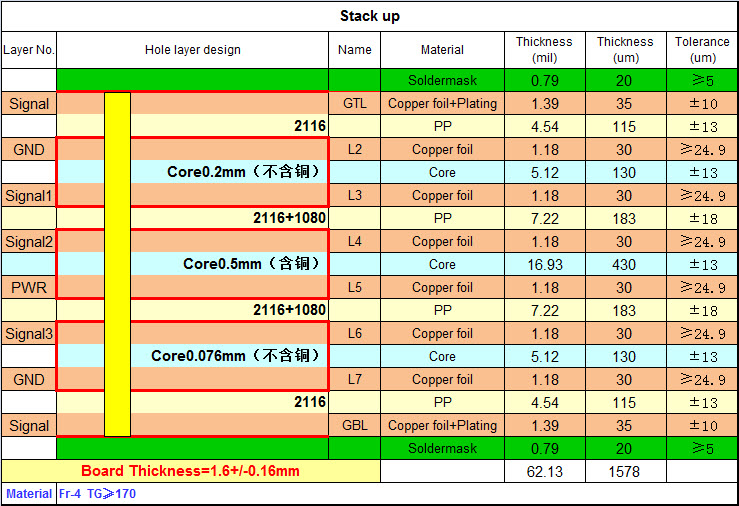

8层板高性能叠层： Top(Signal) – Prepreg – GND(Plane) – Core – Signal1 – Prepreg – Signal2 – Core – PWR(Plane) – Prepreg – Signal3 – Core – GND(Plane) – Prepreg – Bottom(Signal) 通过增加专门的内部信号层和额外的地平面，为高速设计提供充足的布线资源和优异的EMC性能。

PCB信号完整性-8层高性能叠层

5.3 层厚设计与阻抗控制

阻抗控制是高速设计的核心要求，常用的单端线目标阻抗为50Ω，差分线为100Ω。通过调整介质厚度H、线宽W和铜箔厚度T可实现精确阻抗控制：

  • 微带线阻抗：Z_0≈(87/√(ε_r+1.41))×ln(5.98H/(0.8W+T))
  • 带状线阻抗：Z_0≈(60/√ε_r)×ln(4H/(0.67π(0.8W+T)))

举例说明，对于FR-4材料(ε_r=4.2)，5mil介质厚度的表层微带线要达到50Ω阻抗，线宽约为8mil；而同样介质厚度的内层带状线需调整线宽至6mil左右。

现代PCB制造通常要求阻抗控制公差在±10%以内，对关键信号甚至要求±5%，这需要通过严格的工艺控制和代工厂沟通来保证。

六、参考平面邻接原则的实施

6.1 参考平面的核心作用

参考平面（通常是地平面或电源平面）在高速PCB设计中扮演多重关键角色：

  • 提供低阻抗回流路径：高频信号电流总是寻求电感最小的回路，参考平面为此提供了最佳路径。
  • 控制特性阻抗：与信号线构成可控的传输线结构。
  • 屏蔽保护：阻止信号层间的串扰和外部干扰。
  • 散热通道：分散元件产生的热量。

6.2 不连续参考平面的影响与对策

实际设计中，参考平面不可避免会因分割、过孔密集区域等原因出现不连续，导致信号回流路径被迫绕行，增大环路面积，进而增加辐射和串扰。典型问题包括：

  • 跨分割布线：信号线跨越电源平面上的分割区域，导致回流路径中断。
  • 密集过孔区域：大量过孔在参考平面上形成”孤岛”，阻碍电流连续分布。

应对策略包括：

  • 避免关键信号跨分割：对时钟、差分对等敏感信号严格限制，确保其下方有连续参考平面。
  • 添加缝合电容：在电源平面分割处跨接高频电容（通常为0.1μF或0.01μF），为高频回流提供桥梁。
  • 使用接地过孔围墙：在分割边界密集布置连接所有地层的过孔，引导回流电流。
  • 调整器件布局：优化元件位置，减少因布局导致的参考平面不连续。

6.3 电源平面作为参考平面的特殊考量

当使用电源平面作为参考平面时，需注意：

  • 去耦电容优化布置：确保电源噪声足够低，不影响信号参考质量。
  • 同电源域信号分组：将使用相同电源电压的信号布置在其对应的电源平面上方/下方。
  • 多电源系统策略：对使用不同电压的芯片，应将其对应信号分组管理，避免频繁切换参考平面。

七、布线规范与工作流程优化

7.1 高速PCB布线优先级体系

建立科学的布线优先级是保证设计效率的关键：

  1. 关键时钟信号：最短路径、连续参考平面、额外保护。
  2. 高速差分对：严格等长、等间距、对称布线。
  3. 系统复位与关键控制信号：避免与高频噪声源并行。
  4. 高速单端总线：如存储器数据线，需组内等长。
  5. 低速信号与电源：最后布放，可适当放宽规则。

7.2 特定信号类型的布线规范

差分对布线细则：

  • 保持线对间恒定间距，误差控制在±10%以内。
  • 两条线长度匹配公差根据速率确定，通常要求±5mil以内。
  • 避免使用90°直角转弯，采用45°角或圆弧转弯。
  • 不同差分对间间距至少为单个线宽的3倍。

时钟信号特殊处理：

  • 点到点布线，避免分支和桩线。
  • 全程伴随接地保护，与其他信号间距不少于20mil。
  • 源端串联匹配电阻尽量靠近驱动芯片。

数据总线组布线：

  • 组内所有信号线长度匹配，公差根据时序预算确定。
  • 采用”蛇形线”补偿长度时，保持间距为2-3倍线宽，长度不超过延迟差的2倍。

7.3 系统化设计流程与实践

现代高速PCB设计应遵循结构化的设计流程：

前期规划阶段：

  • 需求分析与架构定义：明确信号速率、拓扑、接口类型。
  • 元器件选型与库管理：建立准确的IC封装模型，包括焊盘几何形状和3D模型。
  • 预布局研究：通过快速仿真评估关键网络的可行性。
  • 叠层设计与阻抗规划：与制造商协作确定可实现的结构。

中期实施阶段：

  • 原理图设计与规则设置：在原理图阶段即标注关键信号属性。
  • 约束驱动布局布线：利用现代EDA工具的约束管理系统，将电气要求转化为物理规则。
  • 协同设计与设计评审：建立多工程师协作机制和阶段性评审节点。

后期验证阶段：

  • 设计规则检查（DRC）：不仅检查几何规则，还包括电气规则。
  • 信号完整性仿真：对关键网络进行前仿真和后仿真验证。
  • 电源完整性分析：评估PDN阻抗和噪声特性。
  • 热分析与机械验证：确保系统级可靠性。

设计交付与生产支持：

  • 生成完备的生产文件包：包括Gerber、钻孔、装配图等。
  • 与制造商技术交底：确保特殊要求被正确理解。
  • 建立问题追溯机制：为后续调试和改版提供依据。

结论

PCB信号完整性是一项涉及电磁场理论、材料科学和制造工艺的系统工程。随着数据传输速率向56Gbps、112Gbps迈进，信号完整性问题将变得更加突出。本文系统梳理了从信号质量基础到串扰辐射控制，再到叠层规则和布线流程的完整技术体系。实践证明，只有将科学的理论分析、精确的仿真预测与丰富的工程经验相结合，采取预防性与补偿性并重的设计策略，才能在高速电路设计中实现最佳的信号完整性性能。未来，随着人工智能技术在EDA工具中的应用深化，信号完整性设计将进一步向自动化、智能化方向发展，但工程师对物理本质的深入理解仍将是解决复杂问题的关键。
