什么是玻璃基PCB
引言
在电子产业高速发展的今天，PCB（印制电路板）作为电子设备的核心组件，其性能直接关系到设备的整体表现。随着人工智能、5G通信等技术的兴起，对PCB的传输速度、信号完整性和散热能力提出了更高要求。传统玻纤基板材料逐渐接近性能极限，而玻璃基板凭借其独特的物理特性，正成为新一代高性能PCB的关键材料。本文将系统阐述玻璃基PCB的定义、技术原理、优势及未来发展趋势。
一、玻璃基PCB的定义与核心特性

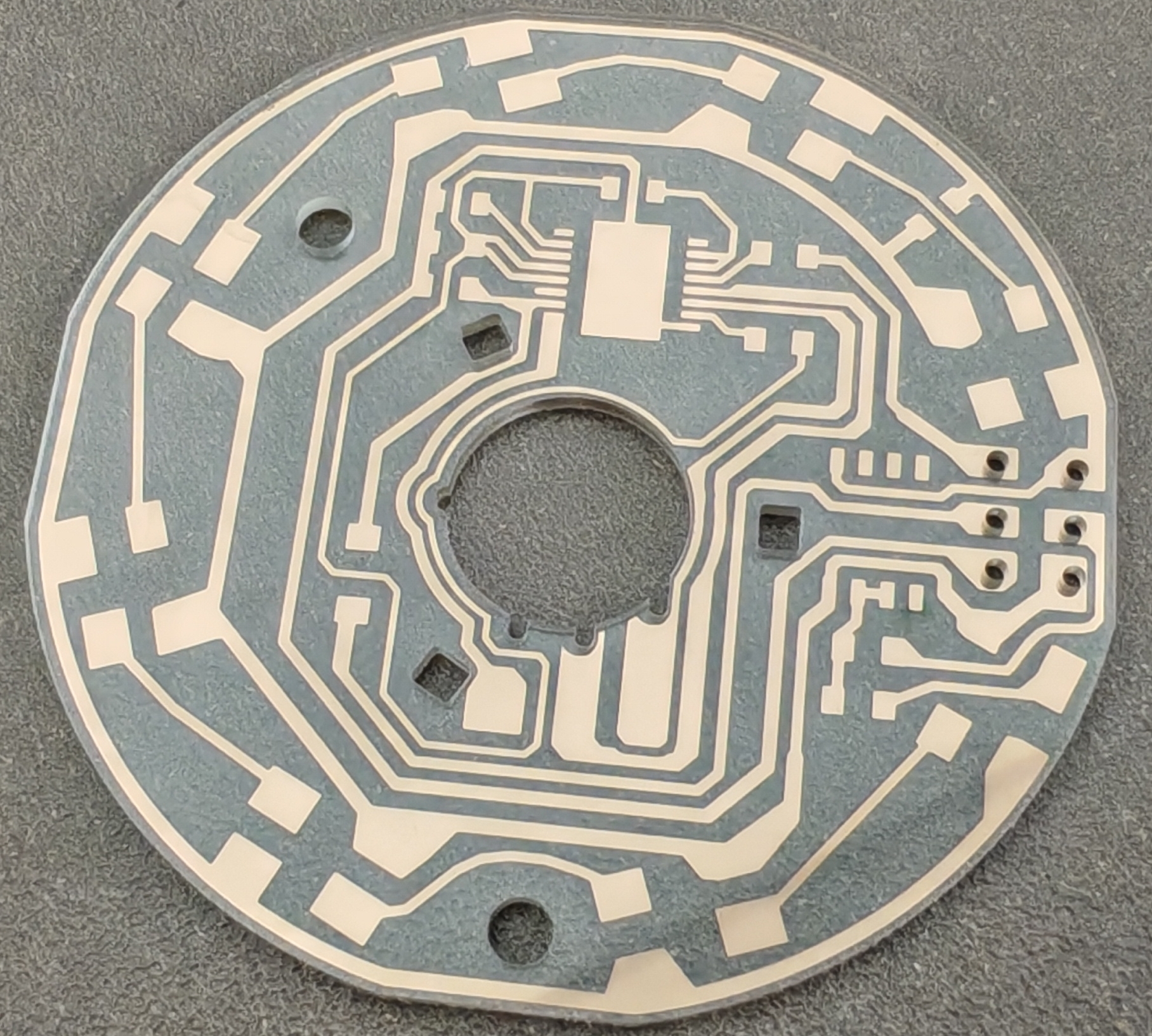

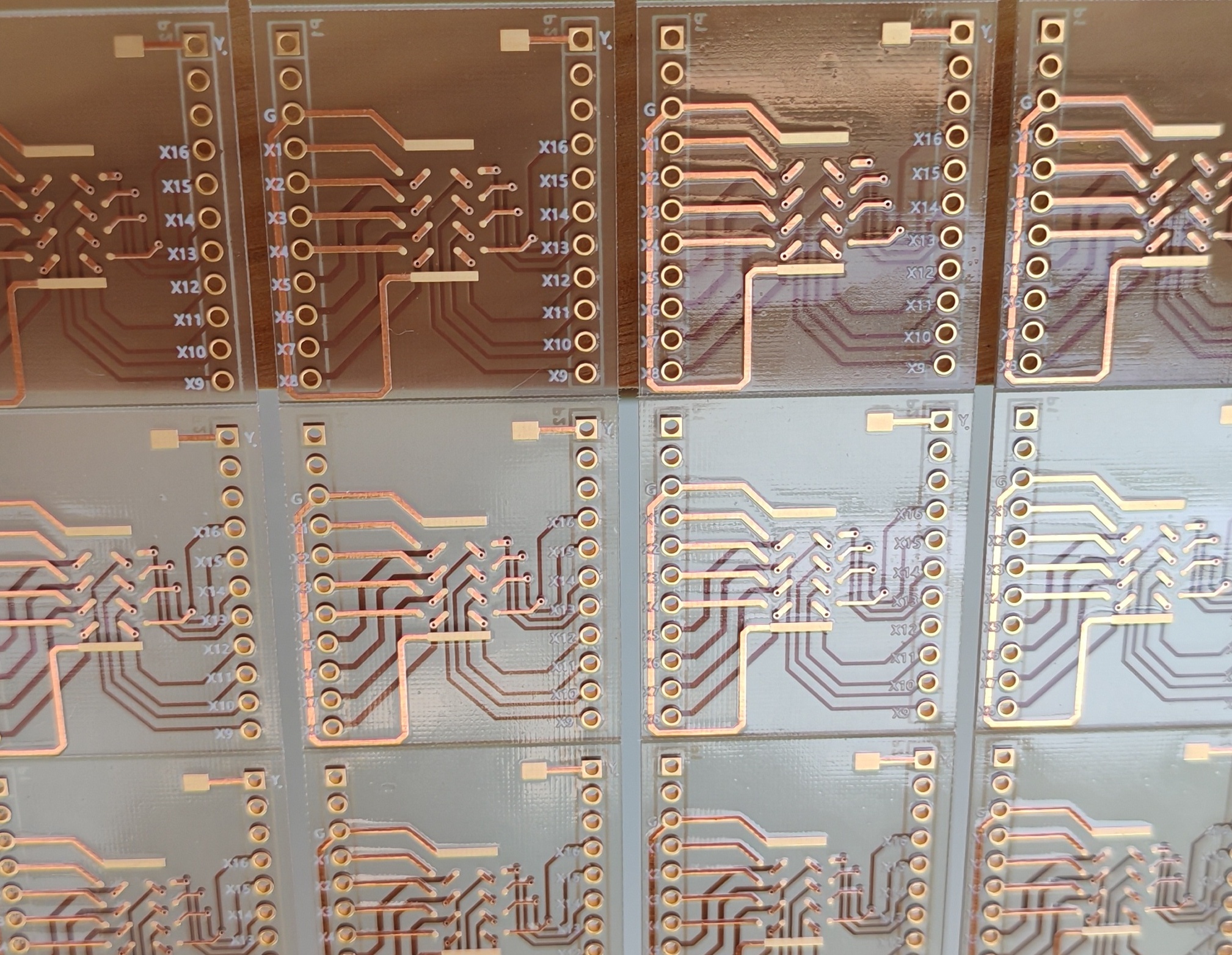

玻璃基PCB是以玻璃材料作为基板的印制电路板，其核心结构包括玻璃基板、导电层（通常为铜箔）及绝缘介质层。与传统玻纤基板（如环氧树脂）相比，玻璃基板具有以下显著特性：
- 低热膨胀系数：玻璃的热膨胀系数（CTE）可控制在3-10 ppm/°C范围内，与半导体芯片的CTE高度匹配，有效减少热应力导致的器件失效风险。
- 高频低损耗：介电常数低至2.8，介电损耗远低于玻纤材料，可显著降低信号传输损耗，满足112Gbps及以上高速数据传输需求。
- 高平整度与尺寸稳定性：玻璃基板表面粗糙度可控制在Rz<1.2μm，且受温湿度影响小，适合高精度光刻工艺。
- 优异热导率：导热性能优于玻纤基板，有助于芯片散热，提升设备可靠性。
二、技术原理与制造工艺
（一）材料选择与改性
玻璃基板PCB通常采用硼硅酸盐玻璃或石英玻璃，通过离子掺杂、氧化物复合等技术优化性能。例如，添加TiO₂可增强光催化自洁净功能，石墨烯掺杂可提升导电性。此外，玻璃表面需通过化学气相沉积或磁控溅射法形成纳米级改性层，以改善与金属导体的结合力。
（二）关键制造工艺
- 通孔技术（TGV）：采用激光钻孔或化学蚀刻形成微米级通孔，纵横比可达15:1，实现高密度互连。
- 光刻与蚀刻：利用黄光曝光技术实现精细线路加工，线宽/间距可小于2μm，满足超大规模集成电路需求。
- 堆叠封装：通过玻璃层叠结构实现三维集成，支持多芯片封装（SiP）和嵌入式元件设计。
三、核心优势与应用场景
（一）性能优势
- 信号完整性：在28GHz高频下，插入损耗较传统基板降低9.6%，适合224Gbps信号传输。
- 热管理能力：热导率提升可降低芯片结温，延长设备寿命，尤其适用于AI服务器等高功耗场景。
- 环境适应性：耐酸腐蚀性达97.6%，抗压强度超368MPa，适合严苛工业环境。
（二）典型应用领域
- 高频通信设备：5G基站、毫米波雷达等对低损耗、高可靠性的需求。
- 人工智能硬件：英伟达GB200等AI芯片采用玻璃基板封装，实现高密度互连。
- 高端显示技术：Mini LED背光模组中，玻璃基板可支持更高像素密度，提升显示效果。
- 汽车电子：车载传感器、智能驾驶系统等需耐高温、抗振动的场景。
四、与传统基板的对比
| 特性 | 玻璃基板PCB | 玻纤基板（FR4） | 铝基板 |
| 热膨胀系数（ppm/°C） | 3-10 | 12-16 | 18-22 |
| 介电常数（@1GHz） | 2.8 | 4.2 | 3.5 |
| 导热系数（W/m·K） | 1.5-2.0 | 0.3-0.5 | 200-220 |
| 最小线宽/间距（μm） | <2 | 50-100 | 100-150 |
| 成本 | 中高（规模化后） | 低 | 中 |
五、挑战与发展趋势
（一）当前技术瓶颈
- 制造难度：玻璃切割易产生微裂纹，通孔工艺良率需提升。
- 成本较高：初期设备投入大，规模化生产尚未完全成熟。
- 工艺兼容性：需开发专用键合剂和蚀刻液，与传统PCB产线存在差异。
（二）未来发展方向
- 超薄化技术：开发厚度<100μm的玻璃基板，支持柔性电子应用。
- 复合基板：与有机材料层压结合，平衡性能与成本。
- 绿色制造：利用生物基环氧树脂等环保材料，降低生产能耗。
- 6G通信适配：通过波导嵌入技术，支持>100GHz高频信号传输。
六、产业生态与市场前景
目前，英特尔、三星等企业已布局玻璃基板技术，国内沃格光电等厂商实现Mini LED背光量产。据预测，2025年后玻璃基板在高端PCB市场的渗透率将显著提升，尤其在AI服务器、自动驾驶等领域需求旺盛。随着光刻工艺和通孔技术的突破，玻璃基板有望成为下一代电子封装的主流材料。
结语
玻璃基板PCB凭借其高频性能、热稳定性和环境适应性，正推动电子产业向更高集成度、更优可靠性方向发展。尽管面临制造工艺和成本的挑战，但通过材料创新与工艺优化，玻璃基板有望在5G通信、人工智能等前沿领域发挥关键作用，为电子设备的小型化、高性能化提供全新解决方案。
