PCB抄板技术详解
引言
在电子技术日新月异的今天，印刷电路板（Printed Circuit Board，简称PCB）作为电子产品的核心部件，如同人体的神经系统，承载着电子元器件的电气连接与信号传输。PCB抄板，这一在逆向工程领域中占据重要地位的技术，正以其独特的方式推动着电子产业的发展与创新。它不仅为企业节省了大量的研发时间和成本，还在产品的维修、升级以及对竞争对手产品的研究等方面发挥着关键作用。本文将深入探讨PCB抄板的技术原理、应用场景、面临的挑战以及未来的发展趋势，带您全面了解这一电子领域的逆向智慧。
一、PCB抄板技术的基本概念
（一）定义

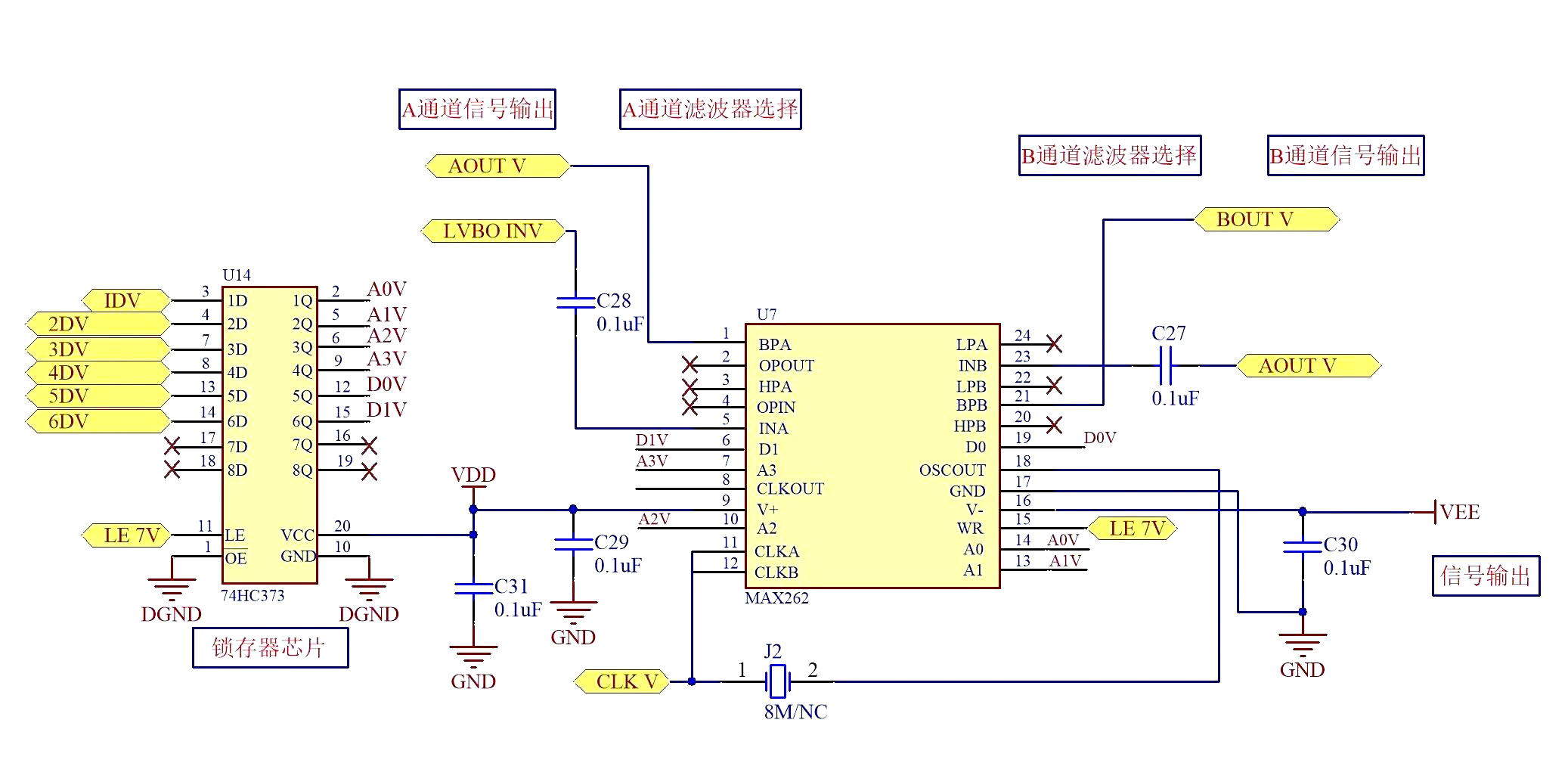

什么是PCB抄板，又称电路板克隆、电路板复制、PCB逆向设计或PCB反向研发，是指在已有电子产品实物和电路板实物的前提下，运用反向研发技术手段对电路板进行逆向解析，将原有产品的PCB文件、物料清单（Bill of Materials，简称BOM）文件、原理图文件等技术文件以及PCB丝印生产文件进行1:1的还原，然后利用这些技术文件和生产文件进行PCB制板、元器件焊接、飞针测试、电路板调试，最终完成原电路板样板的完整复制。
（二）原理
PCB抄板的原理基于对电路板的物理结构和电气连接的深入分析。通过对电路板上元器件的识别、测量和记录，以及对线路走向和连接关系的追踪，运用专业的软件和工具，将电路板的设计信息转化为可编辑的电子文件。这一过程类似于考古学家对古代文物的研究，通过对文物的细节观察和分析，还原其制作工艺和历史背景。
（三）与正向设计的区别
正向设计是从产品的功能需求出发，经过原理图设计、PCB布局布线、元器件选型等一系列步骤，最终完成电路板的设计与制作。而PCB抄板则是从已有的电路板实物出发，通过逆向分析获取设计信息，再进行复制或改进。可以说，正向设计是从无到有的创造过程，而PCB抄板是从有到有的还原过程。两者在设计流程、技术重点和应用场景上都存在明显的差异。
二、PCB抄板的技术实现过程
（一）工具与设备准备
- 专业软件：如Altium Designer、Protel 99SE、Quick Pcb等，用于电路板图的绘制、编辑和转换。
- 扫描设备：高精度扫描仪或相机，用于获取电路板的图像信息。
- 测量工具：万用表、示波器、逻辑分析仪等，用于测量元器件的参数和电路的电气性能。
- 拆焊工具：热风枪、电烙铁、吸锡器等，用于拆除电路板上的元器件。
（二）具体步骤
1. 电路板分析与记录
- 拿到一块PCB板，首先要在纸上详细记录所有元器件的型号、参数以及位置，特别要注意二极管、三极管的方向，IC缺口的方向等关键信息。同时，最好用数码相机或手机拍摄两张元器件位置的照片，以便后续参考。
- 对于一些复杂的电路板，可能存在大元件下还有小的贴片元件的情况，此时可先进行扫描，然后拆掉大元件再扫一次，确保所有元件信息都被准确记录。
2. 元器件拆除与电路板清洗
- 使用热风枪、电烙铁等拆焊工具，小心地将电路板上的所有元器件拆除，并使用吸锡器将PAD孔里的锡去掉。
- 用酒精或洗板水将拆除元器件后的PCB板清洗干净，去除残留的助焊剂、锡渣等杂质，确保电路板表面清洁，为后续的扫描和处理做好准备。
3. 电路板扫描与图像获取
- 将清洗后的PCB板放入扫描仪（或使用多功能打印机的扫描功能）内，打开扫描软件，设置扫描格式为BMP格式，并将分辨率设置为1200 DPI以上，以确保得到清晰的图像。先将带有丝印的一面扫入，保存该文件并打印出来备用。
- 用砂纸将TOP LAYER和BOTTOM LAYER两层的油墨打磨干净，直到铜膜发亮，再次放入扫描仪，扫描正反面图片，并保存文件。在扫描过程中，要确保PCB板在扫描仪内摆放横平竖直，否则扫描出来的图像会倾斜，给后期调整带来麻烦。
4. 图像处理与文件转换
- 运行PHOTOSHOP软件打开扫描的图片，调整画布的对比度、明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，检查线条是否清晰。如果不清晰，则重复调整步骤。若清晰，则将图存为彩色BMP格式文件TOP.BMP和BOT.BMP。若发现图形有问题，还可用PHOTOSHOP进行修补和修正。
- 启动PCB抄板软件Quick Pcb 2005等，在文件菜单中导入扫描的PCB板图片。检查两层的PAD和VIA的位置是否基本重合，若有偏差，则返回图像处理步骤进行调整。
5. 电路绘制与文件生成
- 将TOP层的BMP图片导入到Quick Pcb 2005软件中，分别导入到相应的层，然后根据之前记录的元器件信息放置器件，并分别描绘TOP层和BOTTOM层的走线。
- 在Quick Pcb 2005软件中完成大部分绘图工作之后，将文件导出，保存为.pcb格式。
- 将导出的.pcb格式文件导入到EDA软件（如Alitum Desiger 19）中进行优化，进行DRC（设计规则检查）检查，并输出PCB生成文件，至此，两层PCB板的抄板工作初步完成。
（三）多层板抄板的特殊考虑
多层板抄板由于其内部结构的复杂性，相比双面板抄板要困难得多。多层板的内部线路被绝缘材料包裹，无法直接观察和测量。在分层处理时，常用的方法有药水腐蚀、刀具剥离和砂纸打磨等。其中，砂纸打磨法因成本低、可控性强、损伤率低而成为业内最普遍的选择。
1. 砂纸打磨分层实操
- 工具与材料准备：准备800目/1000目砂纸（推荐碳化硅材质）、平整工作台、放大镜或体视显微镜（辅助观察）、指套（防打滑）、护目镜（防碎屑）。
- 标准操作流程：将PCB板平置于工作台，小尺寸板可手持砂纸（砂纸固定），大尺寸板则砂纸平铺，双手均匀按压PCB板做往复摩擦运动。先轻度摩擦去除绿油与丝印层，注意观察底层铜箔开始显露的信号；然后加大压力匀速摩擦铜箔层，直至目标内层绝缘层完全暴露（呈现浅灰色基板材质）。每打磨30秒用显微镜检查一次，避免过度打磨损伤内层线路。打磨完成后，使用无水酒精擦拭打磨面，去除铜屑和砂纸残留，确保扫描时图像清晰。
2. 四层板抄板标准化步骤
- 顶层与底层预处理：使用高精度扫描仪（建议分辨率≥600 dpi）获取顶层、底层图像，重点标注定位孔、安装孔等机械特征，同步记录丝印层元件标识信息。
- 表层电路抄板：通过抄板软件完成顶层、底层的电路绘制，包括焊盘、走线、过孔等要素，特别注意差分线、电源层等关键线路的阻抗匹配标注。
- 分层打磨显内层：按砂纸打磨法去除顶层、底层铜箔及基板，直至中间两层线路完全显露。打磨过程中需保持PCB板水平，避免出现倾斜导致内层局部过薄。
- 中间层图像采集：对显露的中间两层进行二次扫描，建议采用透射光照明法（减少反光干扰），并在扫描时标注层间定位标记（如对角特征点），为后续层间对齐提供基准。
- 多层板数据整合：在抄板软件中新建两个中间层，导入扫描图像后进行坐标校准（误差控制在50μm以内），依次完成中间层的线路提取。注意核对过孔连接关系，确保各层网络表的一致性。
- 全层校验机制：进行电气规则检查（ERC），利用软件自动检测短路、开路等基础错误；对比各层定位孔坐标，进行层间对齐验证，偏差需小于0.1mm；针对高速信号层，通过仿真工具验证走线阻抗是否符合设计要求，进行阻抗匹配复核。
三、PCB抄板的应用领域
（一）电子产品维修与升级
- 替代不再生产的电路板：当原厂停止生产某款设备的PCB，或者原始设计文件丢失时，PCB抄板成为了唯一的解决方案。通过抄板，可以为老旧设备提供可替换的电路板，延长设备的使用寿命。
- 产品升级改进：在对现有产品进行升级改进时，通过抄板获取原电路板的设计信息，可以在其基础上进行优化和创新，增加新的功能或提升产品性能。例如，在一些工业控制设备中，通过抄板并改进电路板设计，可以提高设备的自动化程度和控制精度。
（二）新产品研发
- 加速产品研发进程：对于新产品的研发团队，尤其是初创公司，使用已有的电路板进行抄板可以节省大量的设计时间，并减少开发成本。抄板可以快速复制已有产品的功能，为新产品的进一步开发打下基础。例如，在智能家居产品的研发中，通过抄板市场上已有的智能控制模块，研发团队可以快速搭建产品原型，在此基础上进行功能扩展和优化，大大缩短了产品的上市周期。
- 学习与借鉴优秀设计：通过抄板，可以深入学习和分析竞争对手产品的电路设计，吸收其中的优秀设计理念和技术，为自身的产品研发提供参考和借鉴。这有助于提升企业的技术水平和创新能力，开发出更具竞争力的产品。
（三）硬件兼容性研究
在一些硬件兼容性测试中，通过抄板技术，研究人员可以获得现有电路板的详细信息，从而进行测试和改进。例如，在计算机硬件升级过程中，为了确保新添加的扩展卡与主板能够良好兼容，可能需要对主板的PCB进行抄板分析，了解其电气特性和接口规范，以便对扩展卡进行针对性的优化设计。
（四）专利规避与市场竞争
某些公司可能会选择通过抄板来规避现有产品的专利技术，尤其是在专利到期或过期后，抄板成为了复制市场上成功产品的一种方式。然而，需要注意的是，这种做法必须在合法合规的前提下进行，否则将面临知识产权侵权的风险。在市场竞争日益激烈的今天，合理利用PCB抄板技术，可以帮助企业快速推出具有竞争力的产品，满足市场需求。
四、PCB抄板面临的挑战与应对策略
（一）知识产权问题
- 法律风险：PCB抄板涉及到知识产权问题，如果未经授权复制受知识产权保护的电路板设计，将可能面临法律诉讼和经济赔偿。在全球范围内，各国都制定了相关的法律法规来保护知识产权，企业在进行PCB抄板时必须严格遵守这些法律规定。
- 应对策略：为了避免知识产权纠纷，企业在进行PCB抄板前，应确保所抄板的产品具有合法的版权来源。可以通过与原设计方进行沟通协商，获得授权许可；或者选择公开版权的产品进行学习和研究。同时，企业应加强自身的知识产权保护意识，在抄板过程中注重创新和改进，将抄板作为技术学习和创新的手段，而非单纯的复制。
（二）技术难题
- 复杂电路板的抄板难度：随着电子技术的不断发展，电路板的设计越来越复杂，层数不断增加，元器件的尺寸越来越小，集成度越来越高。对于一些采用了高密度互连（HDI）技术、埋入式元件技术的电路板，抄板的难度极大，需要更高精度的设备和更专业的技术人员。
- 信号完整性与电磁兼容性问题：在高速电路中，信号完整性和电磁兼容性问题变得尤为突出。抄板过程中，如果不能准确把握原电路板的信号传输特性和电磁屏蔽设计，可能会导致复制后的电路板在信号传输过程中出现失真、干扰等问题，影响产品的性能和可靠性。
- 应对策略：针对复杂电路板的抄板难题，企业应不断引进先进的设备和技术，提高自身的抄板能力。同时，加强对技术人员的培训，提升其专业技能和经验水平。对于信号完整性和电磁兼容性问题，在抄板过程中应运用专业的仿真软件对电路进行分析和优化，确保复制后的电路板在信号传输和电磁兼容性方面与原板保持一致或有所改进。
（三）质量控制
- 焊接质量问题：在PCB抄板后的元器件焊接过程中，可能会出现冷焊、虚焊、焊锡过多或过少等焊接质量问题，这些问题将直接影响电路板的电气性能和可靠性。
- 测试与验证环节的重要性：抄板完成后的电路板需要进行严格的测试和验证，包括电气性能测试、功能测试、环境测试等，以确保其质量符合要求。然而，一些企业可能会忽视测试环节，导致质量不合格的产品流入市场，给用户带来损失。
- 应对策略：为了提高焊接质量，企业应选择合适的焊接工具和焊接参数，确保焊接前的电路板和元器件表面清洁，去除氧化层，并使用助焊剂提高焊接质量。焊接完成后，可采用X光检查或多米诺测试等方法对焊接质量进行检测。在测试与验证环节，企业应建立完善的质量控制体系，严格按照相关标准和规范进行测试，确保每一块抄板后的电路板都经过全面、严格的检测，只有质量合格的产品才能进入市场。
五、PCB抄板的未来发展趋势
（一）技术创新推动抄板效率与精度提升
- 自动化与智能化技术的应用：随着人工智能和机器学习技术的发展，PCB抄板将越来越趋向于自动化和智能化。未来的抄板软件可能具备自动识别元器件、自动绘制电路图、自动检测错误等功能，大大提高抄板的效率和准确性。例如，通过深度学习算法，软件可以快速准确地识别电路板上各种类型的元器件，减少人工识别的工作量和误差。
- 高精度扫描与成像技术的发展：高精度扫描与成像技术的不断进步，将为PCB抄板提供更清晰、更准确的图像信息。例如，采用高分辨率的3D扫描仪，可以获取电路板的三维结构信息，对于多层板和复杂结构的电路板抄板具有重要意义。同时，新型的成像技术如X射线成像、太赫兹成像等，也可能应用于PCB抄板领域，实现对电路板内部结构的无损检测和分析。
（二）与新兴技术的融合发展
- 物联网与PCB抄板：随着物联网技术的广泛应用，大量的设备需要连接到网络进行数据传输和交互。PCB抄板技术可以为物联网设备的研发和生产提供支持，通过抄板和改进现有物联网设备的电路板设计，实现设备的功能优化和成本降低。例如，在智能家居设备中，通过抄板并改进电路板设计，可以实现设备的互联互通和智能化控制。
- 人工智能与PCB抄板：人工智能技术不仅可以应用于抄板软件的自动化和智能化，还可以在电路板的设计优化和故障诊断方面发挥重要作用。通过对大量电路板设计数据和故障案例的学习和分析，人工智能算法可以为抄板后的电路板设计提供优化建议，提高电路板的性能和可靠性。同时，在电路板的故障诊断中，人工智能技术可以快速准确地定位故障点，提高维修效率。
（三）绿色环保与可持续发展
- 环保材料与工艺的应用：随着环保意识的不断提高，PCB抄板行业也将越来越注重绿色环保和可持续发展。未来的PCB抄板将更多地采用环保材料和工艺，减少对环境的污染。例如，在电路板的制作过程中，采用无铅焊接工艺、可降解的基板材料等，降低有害物质的使用和排放。
- 资源回收与再利用：在电子产品更新换代日益频繁的今天，废旧电路板的数量也在不断增加。PCB抄板行业可以通过对废旧电路板的回收和再利用，实现资源的循环利用，减少资源浪费。例如，从废旧电路板中回收贵金属、铜等原材料，用于新电路板的制作。
六、结论
PCB抄板作为电子领域中的一项重要逆向工程技术，在电子产品维修、新产品研发、硬件兼容性研究等多个领域发挥着不可或缺的作用。尽管它面临着知识产权、技术难题和质量控制等诸多挑战，但随着技术的不断创新和发展，以及行业规范的逐步完善，PCB抄板必将迎来更加广阔的发展空间。未来，PCB抄板将与新兴技术深度融合，朝着自动化、智能化、绿色环保的方向发展，为推动电子产业的进步和创新做出更大的贡献。同时，企业在利用PCB抄板技术时，应始终坚守法律底线和道德准则，注重创新和自主研发，以实现可持续发展。
