生益S1000H板材介绍
一、生益S1000H板材概述
生益S1000H板材属于高性能的FR-4玻纤板材，是电子电路行业中常用的一种基板材料。其以玻璃纤维布为增强材料，以环氧树脂为基体，通过特定的工艺复合而成。这种板材在中温（Tg150℃）条件下展现出优良的性能，被广泛应用于多层印刷电路板（PCB）的制作。它是生益科技旗下一款具有代表性的产品，凭借出色的综合性能，在市场上占据重要地位，众多电子制造企业在生产各类电子产品时都会优先考虑选用S1000H板材来制作PCB。

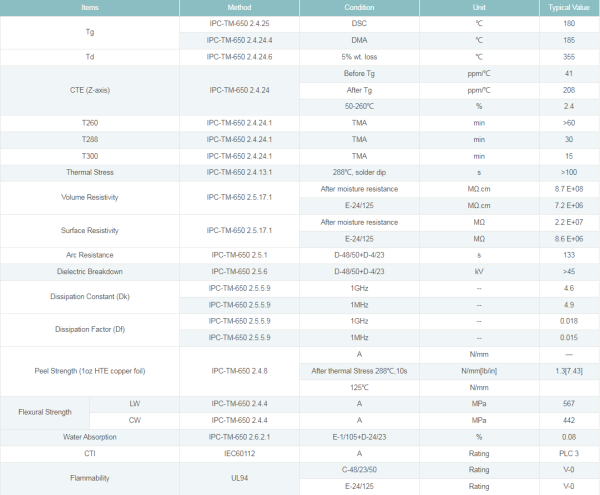

二、产品性能介绍
（一）电气性能
- 绝缘电阻：S1000H板材具有极高的绝缘电阻，能够有效阻止电流的泄漏，确保电路信号传输的准确性和稳定性。在不同的温度和湿度环境下，其绝缘电阻依然能保持在较高水平，这对于一些对电气性能要求严苛的电子产品，如精密仪器设备、高端计算机等的电路设计至关重要。例如，在高温高湿的工业环境中，使用S1000H板材制作的PCB能稳定运行，保证设备正常工作。
- 介电常数：该板材的介电常数适中，且在较宽的频率范围内保持稳定。这一特性使得信号在传输过程中能够以较低的损耗进行传播，极大地提高了信号的传输速度和质量。对于高速信号传输的应用场景，如5G通信设备中的PCB，S1000H板材的低信号损耗特性可有效减少信号失真和延迟，确保数据的快速准确传输。
- 耐电压：S1000H板材具备良好的耐电压性能，能够承受较高的电压而不发生击穿现象。这为电子设备在高电压环境下的安全运行提供了可靠保障，像电源供应器等涉及高电压的电子产品，使用S1000H板材可增强产品的电气安全性。
（二）热性能
- 玻璃化转变温度（Tg）：S1000H板材的玻璃化转变温度为150℃，属于中Tg板材。这意味着在达到150℃之前，板材能够保持良好的物理和化学性能，不会因温度升高而发生软化、变形等情况。在电子设备运行过程中，尤其是一些发热量大的部件附近的PCB，S1000H板材能够稳定工作，保证电路的可靠性。例如在汽车发动机附近的电子控制单元（ECU）中，发动机产生的热量较高，S1000H板材可确保ECU中的PCB在高温环境下正常运行。
- 热膨胀系数：它具有较低的热膨胀系数，在温度变化时，板材的尺寸变化较小。这一特性对于多层PCB的制作和使用非常关键，能够有效减少因热胀冷缩导致的层间应力，降低PCB出现分层、开裂等问题的风险，提高了产品的长期可靠性。以计算机主板为例，在计算机长时间运行过程中，主板温度会不断变化，S1000H板材的低热膨胀系数可保证主板的稳定性，减少故障发生的概率。
- 热传导率：虽然S1000H板材主要是作为绝缘材料使用，但其具有一定的热传导率，能够将电子元件产生的热量及时传导出去，起到一定的散热作用。这有助于降低电子设备的整体温度，提高电子元件的工作效率和使用寿命。在一些对散热要求较高的电子产品，如高性能显卡的PCB中，S1000H板材的热传导性能可辅助散热系统，更好地控制显卡的温度。
（三）机械性能
- 弯曲强度：S1000H板材具有较高的弯曲强度，能够承受一定程度的弯曲而不发生断裂。这使得PCB在安装和使用过程中，即使受到一定的外力作用，也能保持结构完整，不易损坏。在一些需要对PCB进行弯折安装的电子产品中，如部分可穿戴设备，S1000H板材的高弯曲强度可确保PCB在弯折后依然能正常工作。
- 拉伸强度：其拉伸强度良好，能够抵抗一定的拉伸力。在电子产品的组装过程中，可能会对PCB施加一定的拉伸力，S1000H板材可保证PCB不被拉断，保证了产品的组装质量和可靠性。
- 硬度：该板材具备合适的硬度，既能保证在加工过程中不易出现变形，又能在使用过程中抵抗外界的刮擦和碰撞，保护PCB上的电路不受损坏。例如在消费电子产品中，手机、平板电脑等设备在日常使用中可能会受到各种外力，S1000H板材的硬度可有效保护内部PCB。
三、产品特点
（一）抗CAF能力强
CAF（ConductiveAnodicFilament）即导电阳极丝，是指在高湿度和电场作用下，电路板中金属离子迁移形成的细丝状导电通路，会导致电路短路等故障。S1000H板材通过特殊的配方和工艺，具备出色的抗CAF能力。其内部的分子结构能够有效阻止金属离子的迁移，大大降低了CAF发生的概率，从而大幅提升了电路板的长期可靠性。这一特点使得使用S1000H板材制作的PCB在恶劣的环境条件下，如高湿度的工业环境、热带地区的户外设备等，也能长时间稳定运行，减少了设备的维护成本和故障率。
（二）无铅兼容
随着环保要求的日益提高，无铅焊接工艺逐渐成为电子行业的主流。S1000H板材完全适应无铅焊接工艺，满足环保要求。在无铅焊接过程中，板材能够承受高温而不发生变形、分层等问题，同时保持良好的焊接性能，确保电子元件与PCB之间的连接牢固可靠。这使得电子制造商在生产符合环保标准的电子产品时，可以放心选用S1000H板材，推动了电子行业向绿色环保方向发展。
（三）吸水率低
在电子产品的使用过程中，尤其是在潮湿环境下，PCB板材的吸水率对其性能影响很大。S1000H板材具有极低的吸水率，能够在湿润环境中保持性能稳定。当板材吸收水分过多时，可能会导致电气性能下降，如绝缘电阻降低、介电常数变化等，还可能引发CAF等问题。而S1000H板材由于吸水率低，可有效避免这些问题的发生，延长了电路板的使用寿命。在一些户外电子产品、卫浴设备中的电子部件等应用场景中，S1000H板材的低吸水率优势得以充分体现。
（四）出色的热可靠性
结合前面提到的热性能特点，S1000H板材在高温环境下仍能保持稳定的电气性能、机械性能和化学性能，具有出色的热可靠性。无论是在电子产品的正常运行过程中产生的热量，还是在一些极端高温环境下，如汽车发动机舱内、工业高温炉旁的电子设备等，S1000H板材制作的PCB都能可靠工作，保证设备的正常运行，为电子产品在高温环境下的应用提供了有力保障。
（五）优良的通孔可靠性
在PCB制作过程中，通孔是连接不同层电路的关键结构。S1000H板材具有优良的通孔可靠性，其在钻孔、金属化等工艺过程中，能够保证通孔的质量，使通孔与板材之间具有良好的结合力。这确保了电流在不同层之间的顺畅传输，提高了电路板的整体性能和耐用性。在多层PCB中，大量的通孔需要保证可靠性，S1000H板材的这一特点可有效减少因通孔问题导致的电路故障，提高产品的良品率。
四、加工指南
（一）钻孔
- 刀具选择：由于S1000H板材具有一定的硬度，在钻孔时需要选择合适的刀具。一般建议使用硬质合金钻头，其硬度高、耐磨性好，能够有效提高钻孔效率和质量，减少钻头磨损。例如，对于普通孔径的钻孔，可以选用含钴的硬质合金钻头；对于一些高精度、小孔径的钻孔，则可采用整体硬质合金微钻。
- 钻孔参数：合理的钻孔参数对于保证孔的质量至关重要。通常，钻孔速度应根据钻头直径和板材厚度进行调整，一般转速在20000-60000转/分钟之间。进给速度不宜过快，以免造成孔壁粗糙、毛刺过多等问题，一般在0.1-0.5毫米/转之间。同时，要注意控制钻孔过程中的温度，可通过适当的冷却方式，如使用冷却液或风冷，防止板材因过热而损坏。
- 注意事项：在钻孔前，要确保板材固定牢固，避免在钻孔过程中发生位移。对于多层板，要注意不同层之间的对准精度，防止通孔错位。此外，要定期检查钻头的磨损情况，及时更换磨损严重的钻头，以保证钻孔质量的一致性。
（二）铣削
- 铣刀选择：铣削S1000H板材时，应选用锋利的铣刀，如高速钢铣刀或硬质合金铣刀。对于外形加工等精度要求较高的铣削操作，可采用硬质合金铣刀，其能够保证加工尺寸的精度和表面质量。对于一些复杂形状的铣削，可选用专用的成型铣刀。
- 铣削参数：铣削速度一般在8000-20000转/分钟之间，进给速度根据铣刀直径和加工要求而定，通常在500-2000毫米/分钟之间。切削深度不宜过大，以免造成板材分层或崩边等问题，一般在0.5-2毫米之间。
- 注意事项：在铣削过程中，要保持铣刀的锋利度，定期对铣刀进行刃磨或更换。同时，要注意板材的装夹方式，确保板材在铣削过程中稳定可靠。对于一些薄壁结构或精细部位的铣削，要特别小心，避免因铣削力过大而导致板材损坏。
（三）表面处理
- 沉金：沉金是一种常见的PCB表面处理方式，可提高PCB的可焊性和电气性能。在对S1000H板材进行沉金处理时，要严格控制沉金工艺参数，如金盐浓度、温度、时间等，以保证沉金层的厚度均匀、附着力良好。一般沉金层厚度在0.05-0.1微米之间。
- 沉银：沉银处理能为PCB提供良好的焊接性能和抗氧化性能。在沉银过程中，要注意控制银离子浓度、pH值等参数，确保沉银层的质量。沉银层厚度一般在0.1-0.3微米之间。
- 喷锡：喷锡是一种较为经济实用的表面处理方式。对于S1000H板材，在喷锡时要确保锡液温度、喷射压力等参数合适，使锡层均匀覆盖在PCB表面，厚度一般在0.8-2微米之间。同时，要注意喷锡后的清洗工艺，去除表面残留的助焊剂等杂质。
五、应用领域
（一）仪器设备
在各类精密仪器设备中，如医疗检测设备、分析仪器等，对PCB的性能要求极高。S1000H板材凭借其优良的电气性能、热性能和机械性能，能够满足仪器设备对高精度信号传输、稳定运行以及抗干扰能力的需求。例如在医学影像设备中，S1000H板材制作的PCB可确保图像信号的准确采集和传输，为医生提供清晰准确的诊断图像。
（二）计算机和NB
计算机主板作为计算机的核心部件，对PCB的质量和性能要求严格。S1000H板材的出色热可靠性和电气性能，能够保证计算机在长时间高负荷运行过程中，主板稳定工作，数据传输快速准确。在笔记本电脑（NB）中，由于空间有限，对PCB的尺寸精度、机械性能以及散热性能都有较高要求，S1000H板材的低热膨胀系数和一定的热传导率等特点，使其成为笔记本电脑PCB的理想选择，可有效提高笔记本电脑的性能和可靠性。
（三）消费电子产品
消费电子产品如手机、平板电脑、智能手表PCB等，市场需求量大，对产品的轻薄化、高性能化以及成本控制都有较高要求。S1000H板材的良好加工性能和综合性能，使其能够满足消费电子产品的这些需求。在手机中，S1000H板材制作的PCB可支持高速数据传输、高效散热以及小型化设计，提升手机的整体性能和用户体验。
（四）汽车电子产品
汽车电子系统包括发动机控制系统、车载娱乐系统、安全系统等多个部分，工作环境复杂，对PCB的可靠性要求极高。S1000H板材的抗CAF能力强、吸水率低、热可靠性好等特点，使其非常适合应用于汽车电子产品PCB。例如在汽车发动机控制系统中，S1000H板材可在高温、高振动等恶劣环境下，确保发动机控制信号的准确传输和系统的稳定运行，保障汽车的安全性能。
（五）电源供应器和工业
在电源供应器中，S1000H板材的高耐电压性能和优良的电气性能，能够保证电源在高电压、大电流的工作条件下稳定输出。在工业领域，如工业自动化设备、机器人控制等，工作环境可能存在高温、高湿度、强电磁干扰等情况，S1000H板材凭借其出色的综合性能，可确保工业设备中的PCB稳定工作，提高工业生产的可靠性和效率。
六、总结
S1000H板材作为一种高性能的FR-4玻纤板材，在电气性能、热性能、机械性能等方面表现出色，具有抗CAF能力强、无铅兼容、吸水率低、热可靠性好、通孔可靠性优良等诸多特点。在加工过程中，通过合理选择加工工艺和参数，能够制作出高质量的PCB。其广泛应用于仪器设备、计算机和NB、消费电子产品、汽车电子产品、电源供应器和工业等多个领域，为电子行业的发展提供了有力支持。随着电子技术的不断发展，对PCB板材的性能要求也将不断提高，S1000H板材有望在未来持续改进和创新，满足更多高端应用场景的需求，在电子领域发挥更加重要的作用。
