高频PCB板材有哪些以及如何选择

高频板材品牌众多,包括但不限于Rogers/罗杰斯、Taconic/泰康利、Isola/伊索那、F4B/旺灵、生益等。这些品牌的高频板材各有特点,如低介电常数、低热膨胀系数、低热导率、优异的耐高温性能和电绝缘性能等。在选择高频板材时,应根据具体需求选择合适的品牌和型号,以确保电路性能的稳定性和可靠性。

一、高频PCB板材品牌介绍

1、Rogers

Rogers是一种高频板材,由美国Rogers公司生产,具有优异的电性能和机械性能。它是一种专有的编织玻璃增强碳氢化合物/陶瓷材料,具有聚四氟乙烯/编织玻璃的电性能和环氧/玻璃的可制造性。Rogers高频板材在高速电子设计、商用微波和射频应用等领域被广泛应用,其低吸水率非常适合高湿度应用。

Rogers常用的板材型号有:RO3003、RO4003C、RO4005B、RO4350、RO4450B、TTM3、TTM4等。

高频PCB板材-Rogers高频PCB

Rogers高频PCB

层数: 2L
板厚: 1.6mm
材质:RO4350
尺寸: 132*86mm/4
外层铜厚: 35μm
最小通孔: 0.4mm
线宽线距:12/12
表面处理: 沉金2U‘‘
双面罗杰斯高频PCB,主要用于无线通信、雷达,航空航天、医疗电子等领域。

2 、Taconic

Taconic是美国一家公司,专注于铁氟龙(Teflon)产品行业的全球主导公司,主要生产PTFE覆铜板等高频板材。Taconic是全球产量最大的PTFE覆铜板的生产厂家,拥有在玻璃编织布上均匀涂覆PTFE的专利,是PTFE微波覆铜板行业中的技术领先者之一。Taconic绝缘材料介电常数为2.17-10.0,占领全球天线板材市场80%以上的份额。

Taconic常用的板材型号有:YL-5、RF35、TLX-8、TLC-30等。

高频PCB板材-PTFE PCB

聚四氟乙烯PCB

层数: 2层
板材: PTFE
板厚: 3.2mm
拼板尺寸: 107*40mm/1
外层铜厚: 1 OZ
最小通孔: 0.5mm
线宽线距: 6/6mil以上
表面处理: 沉银
双面高频PTFE电路板,板材品牌Taconic,品质可靠,价格优势。

3、Isola

Isola是全球领先的高频印制电路板和集成电子系统制造商,专注于高频高速印制电路板设计、制造、组装和测试。Isola的产品广泛应用于无线通信、卫星通信、航空航天与国防、雷达、医疗电子、汽车电子等领域,客户遍布全球。Isola拥有超过30年的高频高速印制电路板制造经验,始终秉持以客户为中心,提供优质产品和服务。

Isola常用的板材型号有:370HR、MT77等。

4、旺灵

旺灵是一家生产高频微波印制电路基板的专业厂家。其主导产品有聚四氟乙烯玻纤布覆铜箔板、陶瓷填充聚四氟乙烯玻纤布覆铜箔板系列、微波复合介质基片系列、微波多层板、微波电子器件及绝缘、防粘漆布类。广泛应用于航天、航空、卫星通讯、导航、宇航、雷达、电子对抗、3G、4G、5G通信、北斗卫星系统、纺织、服装和食品等领域。

旺灵的高频板材主要有F4BM-2和F4BME。F4BM-2是由聚四氟乙烯(PTFE)+玻璃纤维布压合而成,而F4BME则是一种具有优异介电性能的高频板材,采用特殊的树脂基质和高纯度的玻璃纤维布。

5、生益

生益科技的高频板材具有优秀的电性能和机械性能,适用于各种高频应用。这些板材具有低介电常数、低损耗因子、优异的机械和热性能,为无线通信和手持设备提供了卓越的性能。此外,这些高频板材还具有低吸水率、高尺寸稳定性和优秀的可加工性,适用于各种复杂的电路设计需求。生益科技的高频板材可广泛应用于无线通信、卫星通信、航空航天与国防、雷达、医疗电子、汽车电子等领域。

生益的高频板材主要有: SCGA-500 GF220、SCGA-500 GF255、 SCGA-500 GF265、 SCGA-500 GF300、 LNB33、 S7136H等。

二、如何选择高频PCB板材

选择高频板材时,需要考虑以下因素:

1、频率范围:高频板材用于高频率信号传输,因此需要选择适合频率范围的板材。不同频率的信号对传输介质的要求也不同,需要根据具体应用来确定。

2、电气性能:高频板材需要具有优秀的电气性能,包括低介电常数、低损耗因子、低电磁辐射等。这些性能会影响信号的传输质量、信号完整性以及电路的稳定性。

3、机械性能:高频板材需要具有足够的机械强度和稳定性,以承受制造和操作过程中的应力。同时,其热性能也需要考虑,以确保在温度变化时不会影响电气性能。

4、环境适应性:高频板材需要适应各种环境条件,如温度、湿度、辐射等。因此,需要考虑其耐候性、耐腐蚀性等性能。

5、制造成本:高频板材的价格相对较高,需要考虑制造成本和价格效益。在选择时,可以根据实际需求和预算进行权衡。

6、可获得性:不同品牌和类型的高频板材采购周期和库存情况不同,需要考虑实际需求和采购周期,一般情况选择一般要选用采购周期短、容易买到高频板产品,否则很难实现项目的达成。

选择高频板材需要考虑多个因素,包括频率范围、电气性能、机械性能、环境适应性、制造成本和可获得性等。需要根据实际需求进行综合考虑,以选择最适合的高频板材。在选择时,还需要进行市场调研和对比分析,了解不同品牌和类型的高频板材的特点和优缺点,以做出最佳的选择。以在满足产品功能的情况下降低成本、快捷、及时的得到所需要的产品为主。

998pcb是专业的PCB制造商,致力于高阶HDI、多层PCB、HDI打样、PCB打样、PCB快速打样高频PCB高速PCB、FPC、软硬结合板、SMT加工以及PCBA代工代料。我们提供一站式pcb及pcba制造服务,不仅交期快速,而且价格具有竞争力。我们始终为客户提供高性价比和物美价廉的pcb及pcba产品。

998pcb提供高速、高频微波射频PCB制造服务,常年备有高速、高频板材。主要板材品牌有:Rogers/罗杰斯、Taconic/泰康利、Isola/伊索拉、F4B/旺灵、生益、Arlon雅龙等。如果您有高速和高频PCB产品的需求,可以及时联系998pcb。符合条件的客户,我们还可以提供免费打样服务,具体见免费打样说明。

998pcb

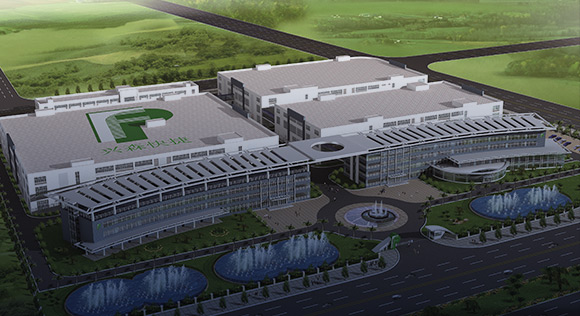

998pcb产业园
