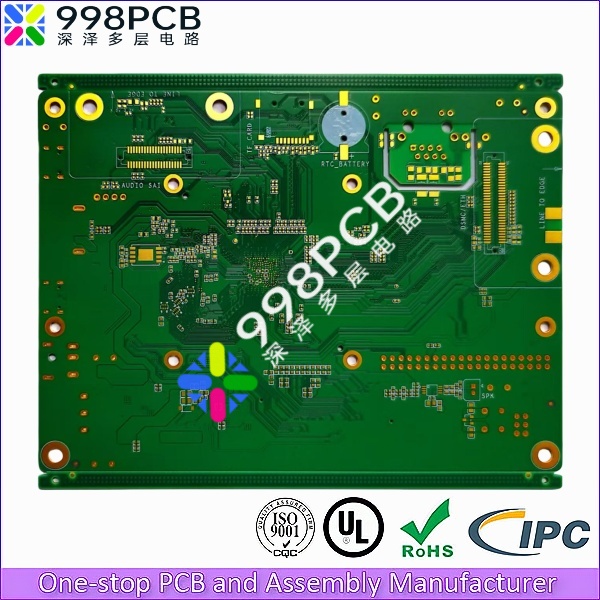

6层AI视觉PCB板

该6层通孔PCB采用RV1126B芯片方案，我司依据客户对板厚及阻抗值的要求，制定常规工艺方案：选用2张 0.6mm厚tg170芯板，中间层搭配1张2116型号PP，外层各用1张1080PP，精准满足 1.6mm 板厚及阻抗值标准。为保障产品高性能，全板0.3mm以下Via 孔均采用树脂塞孔 + 电镀盖帽工艺，提升可靠性与信号完整性。6层AI视觉PCB板

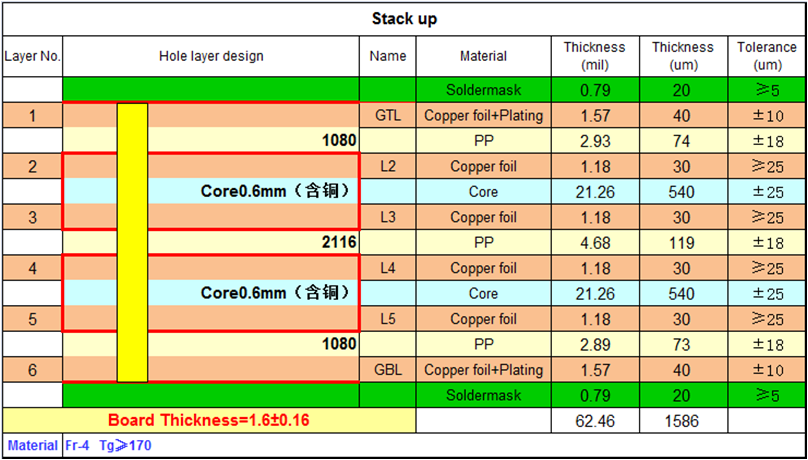

具体叠层结构如下图。

瑞芯微 RV1126B 芯片：引领 AI 视觉新时代的技术革新​

在人工智能与物联网深度融合的浪潮中，AI 视觉技术正成为推动各行业变革的核心动力。从智能安防的全天候监控到工业生产的高精度检测，从车载系统的环境感知到服务机器人的人机交互，视觉智能已渗透到社会经济的方方面面。作为这一领域的关键基石，芯片技术的突破直接决定着 AI 视觉应用的落地边界。瑞芯微推出的 RV1126B 芯片，凭借其在算力架构、成像技术、能效比及安全性能上的全方位革新，正成为引领 AI 视觉进入实用化新阶段的标杆性产品。​

一、算力架构：重构 AI 视觉处理范式​

RV1126B 的核心竞争力源于其突破性的异构计算架构。该芯片采用四核 Cortex-A53 CPU 作为基础算力平台，配合瑞芯微自研的 3TOPS（INT8）神经网络处理器（NPU），形成了针对视觉任务优化的计算集群。这种架构设计的精妙之处在于，通过硬件级任务调度机制，将图像预处理、特征提取、模型推理等不同负载分配至最适合的计算单元，实现了算力资源的最大化利用。​

NPU 的技术创新尤为值得关注。其支持的权重稀疏化技术可在不损失模型精度的前提下，减少 40% 以上的计算量，使 ResNet-50 等经典视觉模型的推理速度提升 30%。而 W4A16/W8A16 混合精度量化能力，则允许开发者在精度与速度之间灵活权衡 —— 在人脸识别等高精度场景采用 8 位量化，在视频监控等实时性要求高的场景切换至 4 位量化，这种弹性配置极大拓宽了芯片的应用场景。针对近年来兴起的 Transformer 模型，NPU 内置了专用加速单元，使 ViT 等视觉 Transformer 模型的推理效率提升 50%，为端侧部署大参数量模型提供了可能。​

得益于这样的算力基础，RV1126B 能够流畅运行参数规模在 2B 以内的多模态模型，实现 “视觉 – 语言 – 音频” 的跨域信息融合。在智能零售场景中，设备可同时识别商品种类、分析顾客表情、理解语音咨询，构建全方位的购物行为分析系统；在工业质检中，既能通过视觉检测产品外观缺陷，又能结合声学特征判断机械运转状态，实现多维度质量管控。这种多模态处理能力，标志着 AI 视觉从单一的图像识别向综合环境理解迈进。​

二、成像系统：突破光环境限制的视觉革命​

AI 视觉的价值实现，首先依赖于高质量的图像获取。RV1126B 集成的 AI-ISP（智能图像信号处理器）彻底改变了传统成像系统的工作模式。与常规方案中 ISP 依赖 NPU 算力不同，该芯片的 ISP 采用独立硬件加速架构，可在不占用 NPU 资源的情况下完成 HDR 合成、降噪、自动对焦等复杂处理，使 3TOPS 的 AI 算力得以完全专注于视觉推理任务。实测数据显示，这种架构使图像处理延迟降低至 15ms，同时功耗降低 25%。​

在极端光环境下的表现更能体现其技术突破。通过 AI Remosaic 算法与多帧合成技术的结合，RV1126B 实现了 “日夜双模式” 自适应成像：白天模式下支持 800 万像素 4K@30fps 输出，动态范围达到 120dB，能清晰捕捉阳光下金属表面的反光细节；夜间模式启用智能降噪引擎，在 0.01Lux 的月光环境下（相当于星光级照度），仍可输出信噪比大于 35dB 的彩色图像，较传统方案的夜视效果提升 3 个数量级。这种能力使安防摄像头在全时段保持有效监控，也让车载视觉系统在隧道出入口等强光反差场景下避免视觉失效。​

动态影像处理技术同样实现了质的飞跃。硬件级 6-DOF 数字防抖模块可补偿 ±3° 的相机抖动，配合电子稳像算法，使运动拍摄的画面稳定性达到专业云台水平。在双目 / 四目全景拼接方面，通过自研的视差补偿与曝光同步技术，解决了传统拼接方案中常见的物体错位与接缝问题，拼接延迟控制在 50ms 以内。这种技术在车载环视系统中尤为重要，可实时生成无畸变的 360° 环视影像，为自动泊车等功能提供可靠的环境感知基础。​

三、能效与安全：端侧智能的实用化保障​

在端侧 AI 设备中，能效比与安全性是决定产品竞争力的关键指标。RV1126B 通过架构优化与工艺改进，实现了出色的能效表现 —— 在 1080P 视频分析场景下，功耗仅为 2.5W，较同类产品降低 40%；而在待机状态下，AOV3.0 音频监测模块的功耗可低至 1mW，支持设备 7×24 小时不间断值守。这种低功耗特性使 AI 视觉设备摆脱了对持续供电的依赖，在野外监控、便携式设备等场景中展现出独特优势。​

AOV3.0 技术本身代表着一种全新的感知范式。该模块集成了 16 个麦克风阵列接口与专用音频 DSP，可实现 360° 声源定位（精度 ±5°）和 12 种异常声音识别（包括玻璃破碎、车辆碰撞、呼救声等）。在安防场景中，系统可先通过声音事件唤醒设备，再启动视觉识别进行确认，既保证了响应速度，又大幅降低了无效功耗。某社区安防项目的实测数据显示，采用这种 “声触视” 联动方案后，设备的日均耗电量从 1.2 度降至 0.3 度，同时警情响应时间缩短至 1.5 秒。​

安全体系的构建同样不遗余力。RV1126B 采用国密级硬件加密引擎，支持 SM2/SM3/SM4 算法，可对采集的图像数据进行实时加密。TrustZone 技术构建了从 Boot 启动到应用运行的完整信任链，防止固件被篡改；而 keyladder 密钥管理系统则通过物理不可克隆函数（PUF）生成唯一设备密钥，杜绝密钥泄露风险。在金融支付场景中，这些安全机制确保人脸识别数据在采集、传输、存储全环节的私密性；在车载系统中，则有效防止恶意软件攻击视觉感知模块，保障自动驾驶安全。​

四、场景落地：从技术参数到产业价值​

在智能安防领域，RV1126B 正重塑行业标准。某智慧城市项目部署的基于该芯片的摄像头，通过 “音频预警 + 视觉复核” 模式，使夜间警情识别准确率提升至 98%，误报率下降 70%。芯片支持的 8 路 1080P 视频同步分析能力，可在单设备上实现人脸抓拍、行为分析、车牌识别等 12 种智能功能，大幅降低了系统部署成本。在边缘节点与云端协同架构中，其本地智能处理能力将 90% 的无效视频数据过滤在前端，使云端带宽占用减少 80%。​

工业视觉是 RV1126B 展现技术价值的另一重要领域。在 3C 产品组装线上，搭载该芯片的检测设备可实现 0.1mm 精度的缺陷识别，检测速度达到 300 件 / 分钟，较人工检测效率提升 5 倍。通过与机械臂控制系统的实时联动，可在发现缺陷的 100ms 内触发分拣动作，实现闭环质量控制。某汽车零部件厂商引入该方案后，产品不良率从 300ppm 降至 50ppm，年节约成本超 200 万元。​

车载电子领域同样受益显著。前装车载摄像头采用 RV1126B 后，ADAS 系统的车道线识别距离延伸至 150 米，行人检测响应时间缩短至 80ms，满足 ISO 26262 功能安全标准。DMS（驾驶员监控系统）可同时识别眨眼频率、头部姿态、吸烟动作等 16 种危险行为，识别准确率达 95% 以上。在商用车领域，结合北斗定位数据，形成 “驾驶行为 + 地理位置” 的双重监控体系，使长途货运事故率降低 35%。​

服务机器人行业则借助该芯片实现了交互体验的升级。物流机器人通过双目视觉与 ToF 融合定位，在复杂仓库环境中的导航精度达到 ±5cm，避障响应时间小于 200ms。家庭服务机器人可通过人脸识别区分家庭成员，结合语音指令提供个性化服务，误唤醒率控制在 0.1 次 / 天。在医疗场景中，消毒机器人基于视觉识别实现自主路径规划，消杀覆盖率提升至 99.5%，工作效率相当于 3 名人工。​

瑞芯微 RV1126B 芯片的技术革新，不仅体现在参数指标的提升上，更在于构建了一套完整的端侧 AI 视觉解决方案。它打破了 “高性能必高功耗”、”高精度必高成本” 的行业魔咒，使 AI 视觉技术从实验室走向大规模产业应用。随着边缘计算与物联网的深度融合，这款芯片正推动视觉智能进入 “普惠化” 时代 —— 在城市街角的安防摄像头里，在工厂流水线的检测设备中，在家庭客厅的服务机器人上，RV1126B 正在用技术创新书写着 AI 视觉的新篇章。
