盲埋孔板价格比通孔贵多少？这是HDI询价里最容易被一句话带过的问题。直接给结论：不是固定倍数，而是按阶数阶梯式上浮——只含埋孔约贵15%-30%，一阶盲孔30%-60%，二阶盲埋孔60%-100%，三阶及以上翻倍起步。本文拆解溢价背后的激光钻孔、多次压合、塞孔与良率四大成本因子，给出2026年打样与批量参考价，并告诉你什么情况值得为盲埋孔买单、什么情况保持通孔更划算。
盲埋孔板价格速查表（2026年参考）
以下区间按常规FR4板材、沉金或喷锡表面处理、1oz铜厚、中等数量口径给出，通孔基准价沿用《PCB多少钱一平方米》的速查表，可直接对表：
| 配置 | 参考价格区间（元/㎡） | 相对同层数通孔板 | 典型应用 |
|---|---|---|---|
| 4层通孔基准 | 800-1500 | 基准 | 消费电子、工控 |
| 4层含埋孔 | 1000-1800 | +15%-30% | 密集BGA模块、内存条 |
| 6层1阶盲孔（含埋孔） | 1600-3200 | +30%-60% | 手机主板、摄像头模组 |
| 8层2阶盲埋孔 | 3500-6000 | +60%-100% | SSD、AI终端、核心板 |
| 10层3阶及以上 | 5500-9500 | +100%起 | 芯片堆叠、封装基板 |
说明：区间为常规工艺参考。盲埋孔阶数越高、孔径越小，报价越偏离区间；板材升级、阻抗控制、盘中孔（VIPPO）要求都会再上浮，准确价格以Gerber工程评审为准。
盲孔、埋孔、通孔：三种孔一次分清
要看懂盲埋孔板为什么贵，先分清三种孔。通孔（Through Via）：机械钻头从顶层直接打穿到底层，全板贯通，是最基础、最便宜的互连方式。埋孔（Buried Via）：只连接内层与内层，压合后被埋在板内，成品表面完全看不到。盲孔（Blind Via）：从外层连到相邻内层，一端可见一端不可见——像「盲」字一样只开一面。
三种孔的成本关系是：通孔 < 埋孔 < 盲孔。埋孔贵在需要先把内层单独压合成子板再钻孔；盲孔更贵，因为孔径小（通常0.1-0.15mm）、孔壁浅，机械钻头做不了，必须用激光钻孔。盲埋孔往往在同一块板上组合出现，这就是「盲埋孔板」名称的由来。三种孔的定义与在设计中的用法，站内已有一篇基础科普：HDI PCB生产中，什么是盲孔、埋孔和通孔。

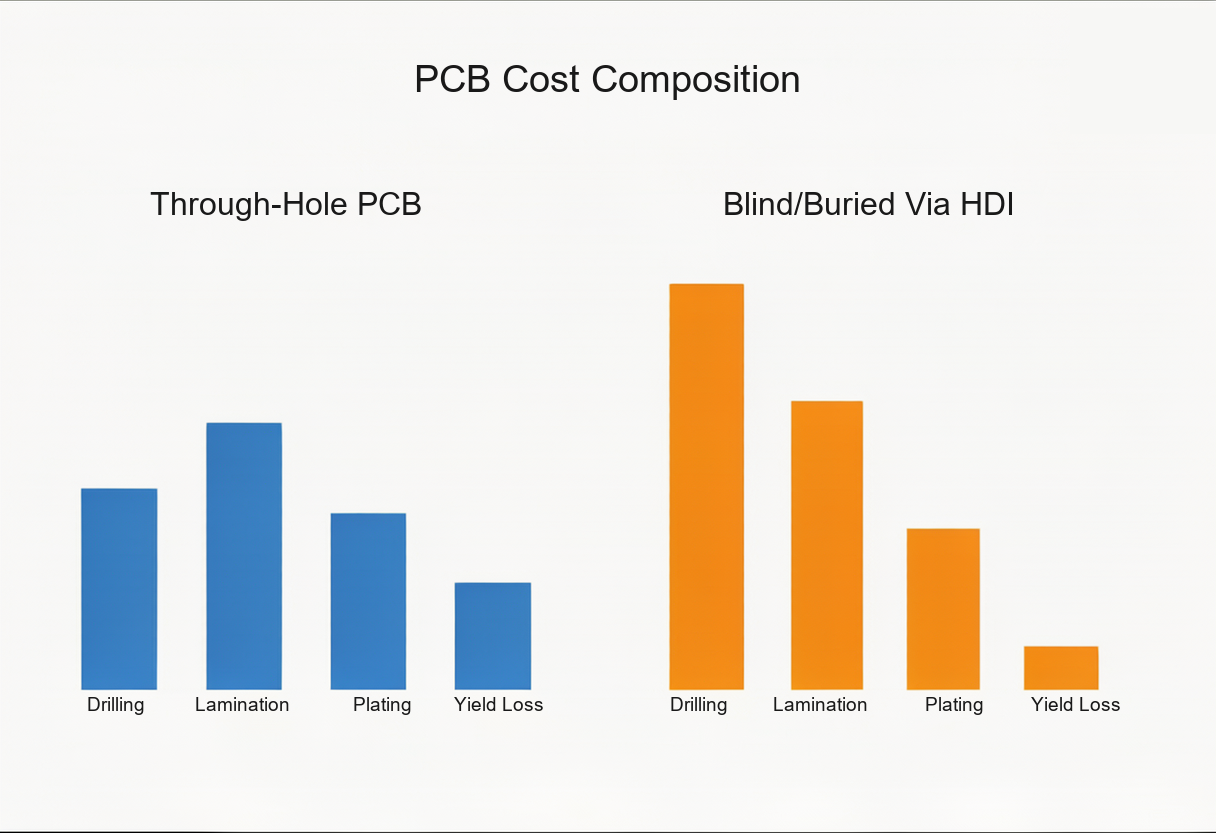

为什么盲埋孔板比通孔板贵？四个成本因子
盲埋孔板价格比通孔贵，贵在四个环节，每个环节都是实打实的工序与设备成本：
压合次数成倍增加
通孔板一次压合成型；含埋孔的板要先把内层压合成子板（subgroup），钻孔电镀后再与外层二次压合；一阶盲孔板至少两次压合，二阶三次，三阶四次以上。每一次压合都是独立的高温高压工序，设备占用、对位风险与报废概率同步叠加。
激光钻孔与电镀填孔
盲孔孔径通常在0.1-0.15mm，只能用CO2或UV激光设备成孔，机时费远高于机械钻孔；成孔后孔铜必须电镀填实，尤其盘中孔（VIPPO）设计对填铜平整度要求极高，电镀参数需单独调试，这两项都是通孔板没有的固定投入。
塞孔与可靠性检测
盲埋孔板的塞孔要求也更严：树脂塞孔用于防止孔内藏药水与BGA盘下渗锡，电镀塞孔用于盘中孔工艺，塞孔材料与烘烤参数直接影响可靠性，成本比普通油墨塞孔高出一截——两类塞孔工艺的差异见 PCB树脂塞孔与油墨塞孔的区别。检测端还要增加切片分析与X-Ray对位检查，测试项目逐项加收。
良率损耗摊入单价
阶数越高，层间对位精度要求越苛刻，激光钻孔与压合的报废风险越高。行业经验：同层数下，二阶盲埋孔板的综合良率通常比通孔板低5-15个百分点，每报废一块板，此前全部工序投入作废，这部分损耗最终摊进报价。这也是高阶HDI生产难度大的核心原因，详见 为什么高阶HDI板生产难度大。
盲埋孔板价格比通孔打样贵多少钱？溢价阶梯
把四个成本因子折算成价格，就得到一张溢价阶梯表。注意打样溢价比批量更高——菲林、激光钻带、压合调试等固定工程费由少量板分摊，工艺越复杂放大效应越明显：
| 盲埋孔类型 | 工艺增量 | 批量典型溢价 | 打样典型溢价 |
|---|---|---|---|
| 仅埋孔 | 内层子板+二次压合 | +15%-30% | +20%-40% |
| 一阶盲孔 | +激光钻孔+电镀填孔 | +30%-60% | +40%-70% |
| 二阶盲埋孔 | 三次压合+两次激光+填孔 | +60%-100% | +80%-120% |
| 三阶/任意阶 | 四次以上压合+精细线路 | +100%以上 | 需单独评审 |
举例对照：8层通孔板约1800-3000元/㎡，8层2阶盲埋孔约3500-6000元/㎡——两倍价差就是这么来的。若设计上可以把二阶优化为一阶，溢价能直接砍掉三分之一以上，这也是最常用的降本手段之一。
盲埋孔板打样：单片价为什么更不划算
盲埋孔板价格比通孔贵多少，打样阶段感受最直接；「比通孔打样贵多少钱」还有一个隐藏答案：打样与批量的价差，盲埋孔板比通孔板更大。通孔板的工程费主要是菲林与钻带；盲埋孔板除了菲林张数随层数增加，还要为每次压合准备独立参数、为激光孔单独编程，部分厂家还会收取压合对位与塞孔的工程调机费。批量后这些固定成本被摊薄，单片价通常可降到打样的1/3-1/5，阶数越高摊薄空间越大。
顺带回答「HDI板多少钱」这个高频问题：以最常见的6层1阶盲孔板为例，批量约1600-3200元/㎡，打样单片价视尺寸与数量另计；HDI电路板单价的完整计价逻辑，与《PCB多少钱一平方米》的「平米基价×系数」规则一致，只是工艺系数换成HDI阶梯。
什么情况值得为盲埋孔买单？
盲埋孔不是越贵越好，关键看它解决的是不是你的真问题：
| 需求场景 | 建议 | 理由 |
|---|---|---|
| BGA 0.4mm以下间距，通孔扇不出线 | 上盲孔/盘中孔 | 通孔方案物理上无法完成扇出 |
| 空间受限（可穿戴、模组） | 盲埋孔+减层数 | 用HDI换层数，总价可能反而更低 |
| 高速信号从外层直达内层 | 一阶盲孔 | 缩短过孔残桩，改善信号完整性 |
| 布线密度靠加层能解决 | 保持通孔+加层 | 加层通常比上盲埋孔便宜 |
| 预算敏感的原型验证 | 通孔板先验证 | 方案定型后再决定是否上HDI |
特别提示第二种场景：一块10层通孔板约3000-4500元/㎡，如果改成8层2阶盲埋孔（3500-6000元/㎡）能实现同等布线，两者总价差距比想象中小，还要叠加尺寸缩小带来的整机收益——层数与工艺的权衡方法，见《8层板和10层板的价格差多少》。盲埋孔不是单纯的「贵」，而是用工艺换空间与性能的选项。
怎么拿到准确的盲埋孔板报价？
盲埋孔板的价格对阶数、孔径、塞孔方式与压合结构高度敏感，网上的区间只能定锚。准确报价需要提交Gerber（RS-274-X），并说明叠层结构、盲埋孔阶数、孔径与盘中孔要求、数量与交期，由工程评审后给出。998电路支持2-30层PCB快速打样与中小批量生产，1-4阶HDI与盲埋孔工艺均为常规产能；想先了解工艺本身，可阅读 交叉盲埋孔HDI技术深度解析 与 HDI板一阶和二阶有什么区别，以及 HDI板和普通pcb的区别；实际案例可参考 8层1阶HDI样品PCB。提交文件，当天回复明细报价。
常见问题（FAQ）
按阶数阶梯式上浮：只含埋孔约贵15%-30%，一阶盲孔30%-60%，二阶盲埋孔60%-100%，三阶及以上翻倍起步。溢价来自多次压合、激光钻孔、电镀填孔、塞孔与良率损耗。
通孔机械钻穿全板，成本最低；埋孔只连内层、被压在板内，需二次压合；盲孔从外层连到内层、孔径小，必须激光钻孔。成本关系为通孔<埋孔<盲孔，三者常在同一块板上组合使用。
6层1阶盲孔板批量约1600-3200元/㎡；打样单片价更高，因菲林、激光钻带与压合调试等工程费由少量板分摊，批量后单片价通常可降至打样的1/3-1/5。
以常规FR4口径：6层1阶盲孔约1600-3200元/㎡，8层1阶约2600-4500元/㎡，8层2阶约3500-6000元/㎡。板材等级、孔径、盘中孔与阻抗要求会使实际报价上浮。
打样阶段每次压合需要独立参数调试、激光孔单独编程，固定工程费由5-10片分摊；阶数越高固定成本项越多，打样与批量的价差比通孔板更大。
常规0.1-0.15mm盲孔用CO2或UV激光成孔；孔径较大、深度允许时部分厂家可用机械钻孔控制成本，但小孔径与盘中孔设计基本只能走激光工艺。
比同层数通孔板长：多次压合、塞孔与切片检测都增加工序流转，常规打样通常在通孔板基础上多3-7天，加急需求可与工程团队确认排产。
提交Gerber与叠层说明（盲埋孔阶数、孔径、盘中孔要求、数量、交期），998电路资深工程团队当天回复明细报价，1-4阶HDI与盲埋孔工艺均为常规产能，欢迎咨询。
