pcb加工工艺流程详解从哪里读起？别急着背工序名，先抓主线：一块多层板从覆铜板开料到出货，要经过开料、内层图形、层压、钻孔与孔金属化、外层线路、阻焊、表面处理、成型、电测、终检等十几道工序，每一步都在为下一步打基础。本文按生产顺序把 PCB工艺流程 的主线讲清，再标出对品质、交期与价格影响较大的关键节点，下单前对照着看，和工程评审沟通心里更有底。
一、主线：从开料到出货的完整工序
把 pcb加工工艺流程详解 的主干按生产顺序列出，就是下面这张表：
| 阶段 | 主要工序 | 这一步在做什么 |
|---|---|---|
| 投料前段 | 开料、烘板 | 把大张覆铜板裁成生产尺寸，消除板料内应力 |

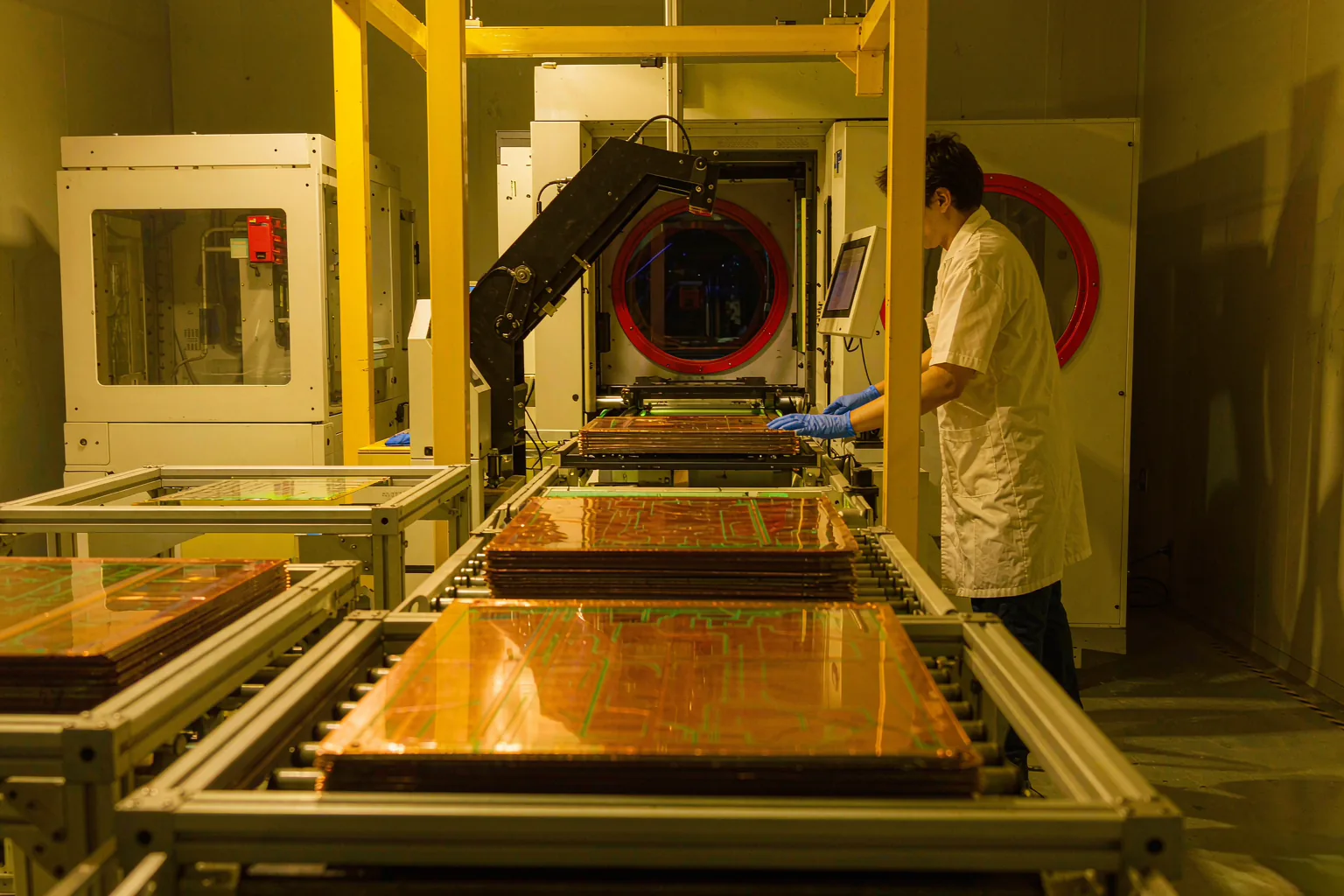

| 内层 | 压膜、曝光、显影、蚀刻 | 把设计图形转移到各层铜面上 |
| 层压 | 棕化、叠板、压合 | 芯板与半固化片压成整块多层板 |
| 孔工艺 | 机械钻孔、激光钻孔、沉铜、电镀 | 打通层间连接，孔壁金属化实现导通 |
| 外层 | 图形转移、图形电镀、蚀刻 | 做出外层线路，并把孔铜加厚到位 |
| 阻焊与字符 | 印阻焊、固化、印字符 | 覆盖绿油保护线路，标注元件位 |
| 表面处理 | 沉金、喷锡、OSP 等 | 保护焊盘可焊性，按装配方式选型 |
| 后段 | 成型、电测、FQC 终检 | 铣外形、飞针或针床测试、外观终检 |
电路板加工的排产是否真实，看厂家工序记录与这张主线对不对得上；下单参数怎么填才能顺利通过工程评审，逐项清单见pcb打样工艺要求有哪些。
二、关键工序：品质与成本的差距在哪里
把 pcb加工工艺流程详解 往细处看，厂家之间的差距集中在下面几道工序：
| 工序 | 对品质的影响 | 对交期与价格的影响 |
|---|---|---|
| 层压 | 层间对位与板厚平整度决定后段良率 | 层数越多压合排产越长，层间价差可量化 |
| 钻孔 | 孔径与孔壁质量决定导通可靠性 | 机械钻孔≥0.15mm、激光微孔≥0.10mm，孔径越小成本越高 |
| 图形电镀 | 孔铜厚度行业通行≥25μm，直接关系长期可靠性 | 镀层加厚增加时间与药水成本 |
| 阻焊与表面处理 | 决定焊接不良率与焊盘存储期 | 沉金、喷锡、OSP 价差明显，按装配方式选 |
阻抗管控贯穿叠层设计与蚀刻两处：行业公差口径为量产±8%、打样±5%，有高速信号要求的板子下单时附阻抗表。特殊孔工艺的成本差异可以量化：盲埋孔相对通孔的溢价梯度见盲埋孔板价格；厚铜板计价见1mm厚铜板的价格；HDI 的激光微孔与任意层互连差异见HDI板1阶2阶3阶的区别与选型指南。
三、质检节点与交期：出厂前要过几道关
流程的后半段，重心从做出来转移到测得准：
| 检测节点 | 检什么 | 行业通行做法 |
|---|---|---|
| 内层 AOI | 线宽缺口、开路短路 | 曝光显影后逐面板检 |

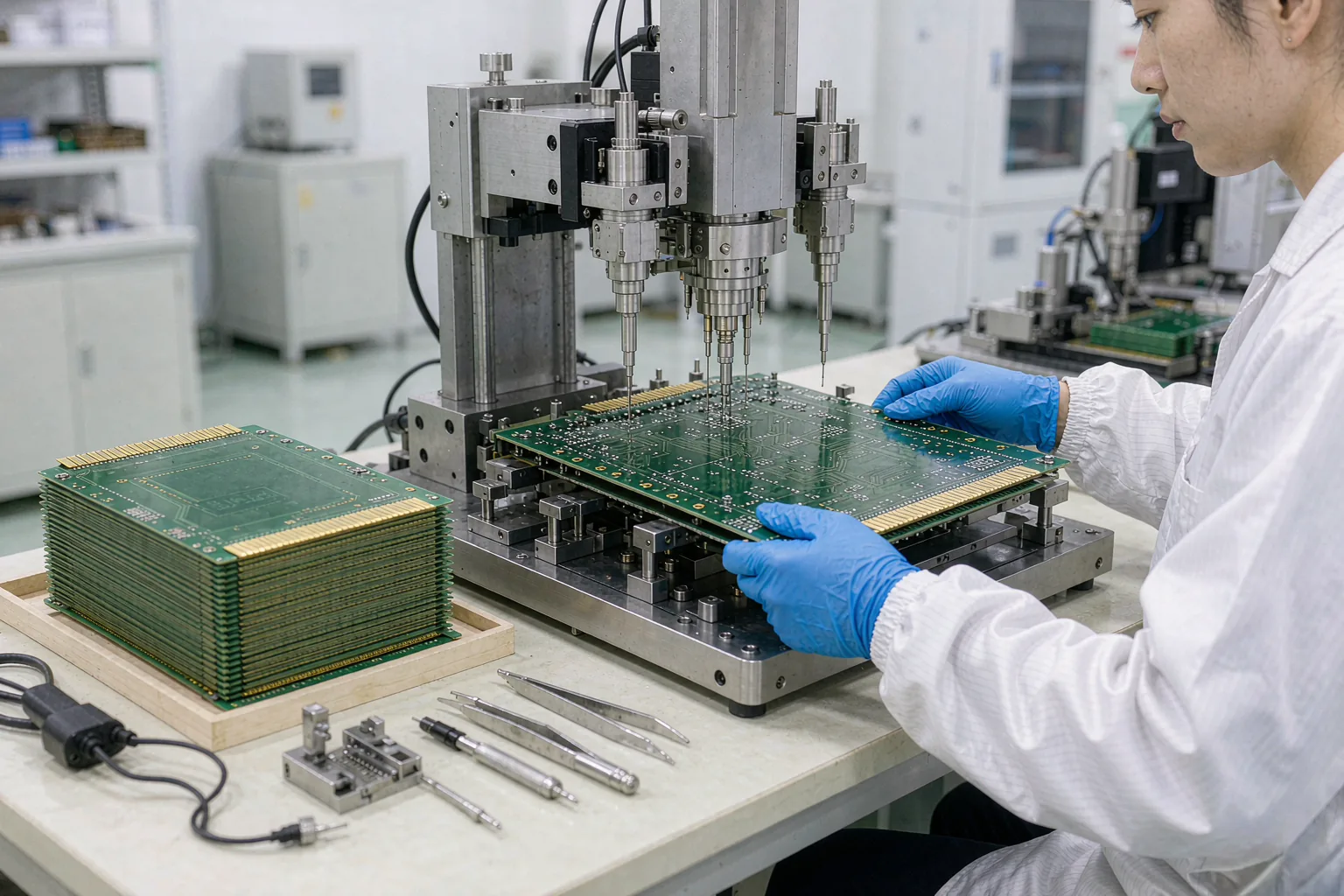

| 电测 | 层间导通与开短路 | 打样小批量走飞针，批量转针床 |
| FQC 终检 | 外观、尺寸、阻焊完整性 | 按抽样标准出货 |
| 可靠性抽测 | 切片、热应力等 | 按客户要求或工程评审确认 |
走完整个流程需要多久：常规打样5-7个工作日（4层常规板），加急最快48小时出货（4层常规板，按档评审）；量产主流6-12层约15-20个工作日，HDI与特殊工艺按档评审。入门板型的批量价基准见四层板价格与双面板一般价格；打样段的费用构成见pcb打样怎么收费的；同套资料分项对比厂家的方法见pcb板加工厂怎么选；整站价格口径另见PCB多少钱一平方米与8层板和10层板的价格差。以上为行业通行区间，具体以工程评审确认为准。
常见问题（FAQ）
按生产顺序为开料、内层图形转移、层压、钻孔与孔金属化、外层图形与电镀、阻焊与字符、表面处理、成型、电测与终检。行业量产层数2-30层，打样最高64层（按单评审），具体工序随板型增减。
主流程一致，差异在测试与排产：打样多走飞针电测、柔性排产，批量转针床测试与固定船期，两段的费用结构也随之变化。
层压与钻孔是两大关键：层压决定层间对位与板厚，钻孔决定导通可靠性，孔铜厚度行业通行≥25μm；此外阻焊与表面处理直接影响焊接不良率。
阻抗由叠层设计（介质厚度与铜厚）与蚀刻精度共同决定，管控点在层压前的叠层设计与外层蚀刻两处，行业公差口径为量产±8%、打样±5%。
增加压合次数与激光钻孔工序，工序数量与成本随之上升；盲埋孔相对通孔的溢价，行业有明确的阶梯规律，可按阶数与孔径估算。
常规打样5-7个工作日（4层常规板），加急最快48小时出货（4层常规板，按档评审）；量产主流6-12层约15-20个工作日，HDI与特殊工艺按档评审。
Gerber文件（含钻孔层）、板厚与铜厚、表面处理、数量与交期；有阻抗要求附阻抗表，带载流要求标注回路电流与允许温升，资料齐全当天回复明细报价。
看三点：压合参数与电测记录是否可追溯、AOI与飞针/针床配置是否齐备、出货前是否按抽样标准终检。逐条核对比看宣传页更可靠。
提交Gerber，走一遍完整的流程评审
pcb加工工艺流程详解就拆解到这里：把Gerber与板厚铜厚、表面处理、数量交期发给工程团队，998电路量产2-30层、打样最高64层（按单评审），当天回复方案与明细报价；板子后续要贴片组装的，组装段能力核查见PCBA加工厂商怎么选。
