10层M.2固态硬盘pcb
层数: 10L
板材: FR4 S100-2M Tg170
板厚: 0.85mm
拼板尺寸: 106*80mm/4
外层铜厚: 35μm
内层铜厚: 18μm
最小通孔: 0.20mm（树脂塞孔）
线宽线距: 2.8/2.8mil
表面处理: 沉金1-2U”
10层M.2固态硬盘pcb产品概述
10层M.2固态硬盘pcb由深泽多层电路按客户Gerber定制制造，层数10L，板材FR4 S100-2M Tg170，板厚0.85mm，外层铜厚35μm，最小通孔0.20mm（树脂塞孔）。该板面向SSD存储场景，从叠层设计、阻抗管控到表面处理均执行标准化流程，工程参数存档管理，打样到量产品质一致。
作为SSD PCB打样厂家，我们提供免费DFM评审与载流/阻抗计算，设计在开料前即完成工艺风险评估，避免二次改板；打样5~7个工作日，批量15~20个工作日，加急最快96小时出货。同类结构参考：PCB制造商。
核心参数规格表
| 项目 | 参数 | 项目 | 参数 |
| 层数 | 10L | 板材 | FR4 S100-2M Tg170 |
| 板厚 | 0.85mm | 拼板尺寸 | 106*80mm/4 |
| 外层铜厚 | 35μm | 内层铜厚 | 18μm |
| 最小通孔 | 0.20mm（树脂塞孔） | 线宽线距 | 2.8/2.8mil |
| 表面处理 | 沉金1-2U” |

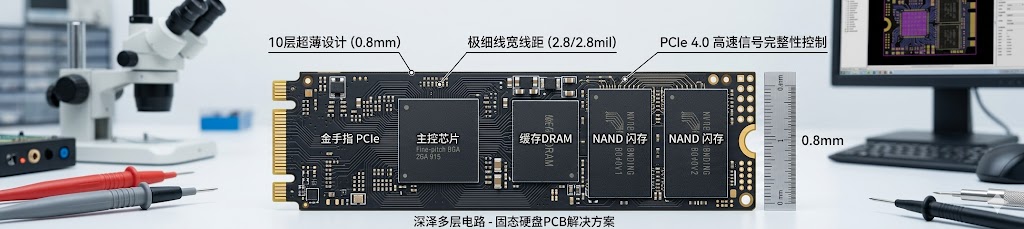

SSD存储PCB设计要点
1. 高速信号完整性
10层M.2固态硬盘pcb承载NVMe/SATA高速差分对，等长控制±5mil、参考层完整；板材选用低损耗等级，保障6Gbps~16Gbps信号眼图余量。
2. 电源完整性与PDN设计
主控与NAND瞬时电流大，电源平面低阻抗设计+去耦电容合理布局，抑制纹波与压降，保障读写稳定性。
3. 散热与结构兼容

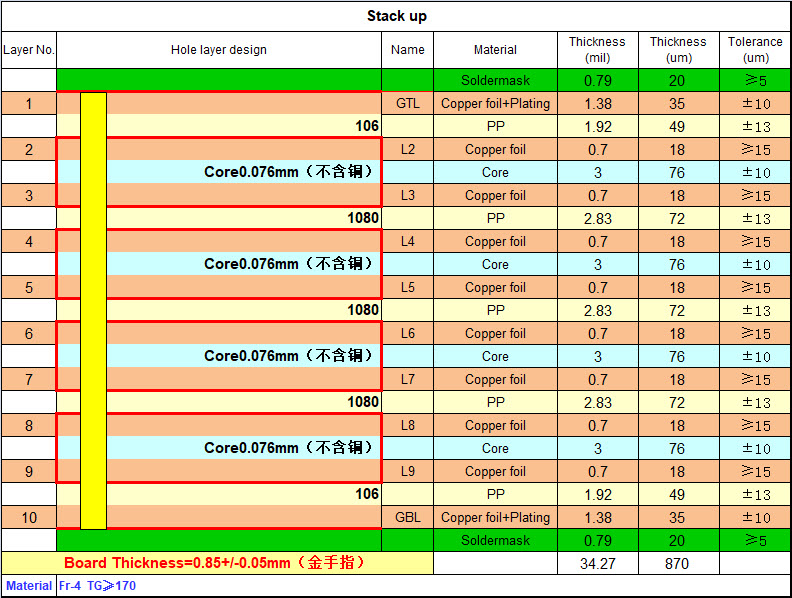

薄板（0.85mm）易变形，叠层对称设计控制翘曲；金手指厚度与公差按标准插槽公差管控，即插即用不刮槽。
典型应用场景
10层M.2固态硬盘pcb典型应用包括：
- SSD存储：主控+NAND高速互连，读写稳定可靠
- 消费级SSD：2.5英寸/M.2/U盘主控载板（延伸阅读：精密电路板）
- 企业级存储：数据中心服务器存储盘板
- 嵌入式存储：eMMC、工控机存储模块
- 监控存储：NVR/DVR大容量写入盘板
SSD PCB与普通存储板对比
相比普通存储类PCB，10层M.2固态硬盘pcb的设计与制造要求更高：
| 对比维度 | SSD PCB | 普通存储板 |
| 信号速率 | 6~16Gbps差分 | 480Mbps~5Gbps |
| 等长控制 | ±5mil内 | ±10mil |
| 板材要求 | 中低损耗等级 | 普通FR4 |
| 金手指工艺 | 斜边+硬度管控 | 常规 |
| 成本系数 | 约1.3~1.6 | 1.0 |
制造工艺与品质管控
1. 全流程检测
10层M.2固态硬盘pcb执行AOI光学检测+飞针/ICT电测100%全检，首件切片确认孔铜与面铜；关键工序SPC管控，测试报告随货。
2. 可靠性验证
按需提供冷热冲击、耐压绝缘、阻抗TDR等可靠性测试；SSD存储类产品可按客户规范加做专项验证，数据逐批留档支撑体系审核。
打样与批量交付能力
深泽多层电路月产能30万㎡，10层M.2固态硬盘pcb打样5~7个工作日、批量15~20个工作日，加急最快96小时；符合条件的客户可申请免费打样服务，加急排期请联系深泽确认。
常见问题（FAQ）
金手指镀金厚度按插拔寿命要求定制（常规0.05~0.1μm），斜边加工防刮槽；插拔500次无镀层脱落为出厂内控标准。
对称叠层+高Tg板材控制压合应力，出货前平板度全检；翘曲度控制在0.75%以内，满足SMT贴装要求。
提供Gerber（含钻孔层）与叠层要求即可，复杂设计建议附阻抗/铜厚说明；工程师30分钟内反馈工艺评审意见并逐项报价。
主要由层数、板材等级、铜厚、表面处理、最小线宽线距与孔径决定；提交Gerber评审后获取逐项明细报价，无隐藏费用。
常规打样5~7个工作日（含工序全检），批量15~20个工作日；加急通道最低96小时出货，以排期确认为准。
打样确认后量产共用同一套工程程序，执行首件确认+关键工序SPC管控，测试报告与切片数据逐批留档，确保批量一致性。
打样1片起做，批量按面积计价无硬性起订量；中小批量支持多型号混拼生产，进一步降低小批量成本。
严格保密：所有文件仅用于生产评审，可按需签署保密协议；生产数据定期销毁，绝不做二次利用。
