6层任意互联传感器板

6层任意互联传感器板正面视图

6层任意互联传感器板

层数: 6层任意互联(Anylayer)
板材: FR4 / 高Tg / 无卤素 / 高速低介电
板厚: 0.4mm
铜厚: 内层 1OZ,外层 1OZ
最小盲孔: 0.076mm
线宽线距: 内层 1.62/1.8mil
最小BGA焊盘: 0.15mm
阻抗公差: ±8%(附TDR报告)
表面处理: 沉金 + OSP
6层任意互联传感器板,所有层间孔位逐次激光钻出,板面利用率提升30%以上,是多传感器阵列、MEMS封装基板与激光雷达模组的理想载体。

6层任意互联传感器板正面视图

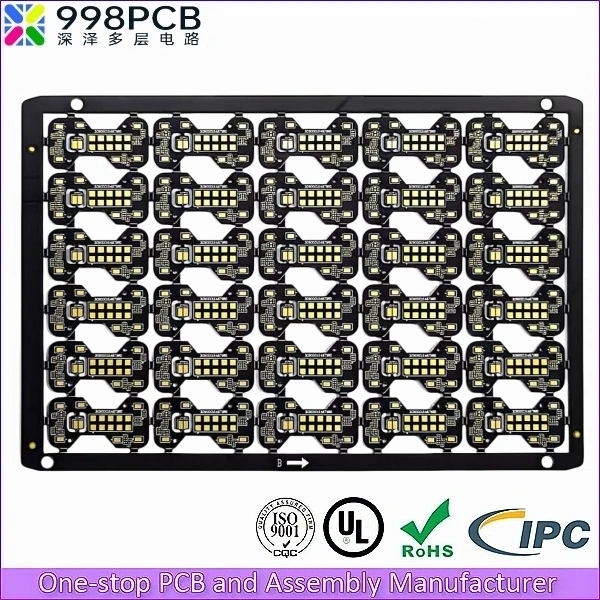

6层任意互联传感器板底面视图

产品概述:6层任意互联传感器板

6层任意互联传感器板(6L-ALIS)是深泽多层电路面向传感模组小型化推出的高密度互连(HDI)产品,采用任意层HDI工艺实现层间自由互连。该6层任意互联传感器板通过激光盲埋孔逐次成型实现任意两层直接互连,板面利用率提升30%以上,广泛适用于多传感器阵列、MEMS封装基板与激光雷达模组等场景。作为专业的传感器PCB打样厂家,我们提供从DFM可制造性分析、叠层设计、阻抗控制到SMT贴片与PCBA的一站式服务,助力客户缩短产品上市周期。同属998PCB集团的兄弟工厂Season Multilayer Circuit在HDI、多层板与PCBA领域拥有成熟的量产能力,两家工厂产能互补,可为大批量订单提供更稳定的交期保障。

6层任意互联传感器板核心参数

参数项规格
层数6层任意互联(Anylayer)
成品板厚0.4mm
板材类型FR4 / 高Tg / 无卤素 / 高速低介电常数
铜厚内层 1OZ,外层 1OZ
最小盲孔孔径0.076mm(3mil)
最小线宽线距内层 1.62/1.8mil
最小BGA焊盘0.15mm
阻抗公差单端/差分 ±8%(附TDR报告)
表面处理沉金 + OSP
孔铜厚度≥25μm
最大拼板尺寸600×550mm

叠层结构与阻抗控制设计

以下为6层任意互联传感器板的实际工程数据:叠层结构图与阻抗控制表均由真实项目导出,可供客户进行叠层设计与信号完整性仿真参考。

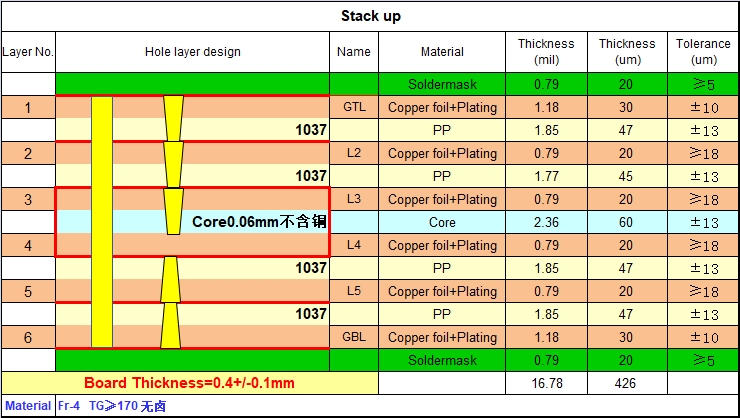

6层任意互联传感器板叠层结构图

叠层结构说明:采用L1(信号)→ L2(地平面)→ L3(传感走线)→ L4(电源)→ L5(地平面)→ L6(信号)的六层对称堆叠,Core层选用0.06mm低轮廓铜箔,整体板厚0.4±0.1mm,兼顾刚度与微型化需求。图中可见激光盲埋孔的逐次成型路径(黄色高亮),层间互连逐阶叠加形成。

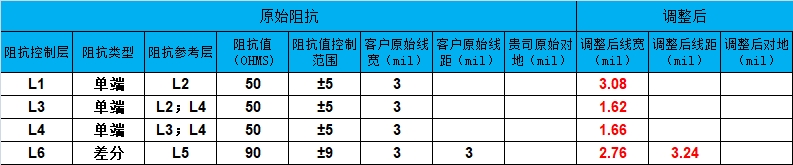

6层任意互联传感器板阻抗控制表

阻抗控制表:本项目对L1/L3/L4/L6四层关键走线进行单端50Ω与差分90Ω阻抗控制,线宽线距经仿真优化后精确到mil级(如L6差分线宽2.76mil、线距3.24mil),公差±8%,并附TDR实测报告,确保高速传感信号完整性。

技术架构与设计原理

一、任意层互连三维布线结构

1.1 垂直堆叠设计

6L-ALIS 采用”信号层-地平面-传感走线层-电源层”的垂直堆叠设计:

  • L1信号层:0.5OZ细线路配合1.8/1.8mil线宽线距,支持高精度传感信号采集
  • L2地平面:完整铜箔参考面,为微弱模拟信号提供低噪声回流路径,抑制电磁干扰
  • L3传感走线层:多传感器阵列扇出布线,等长策略保障多通道采集一致性
  • L4-L6电源与数字层:电源分区隔离设计,抑制数字噪声向模拟区耦合

1.2 任意层互连关键技术

  • 激光盲埋孔逐次成型:所有层间孔位逐次激光钻出(Φ0.076mm),逐阶叠加压合形成,任意两层直接互连
  • 微孔填孔电镀:盲孔填铜率≥98%,消除孔内空洞与应力集中,提升长期可靠性
  • 阻抗一致性控制:单端/差分阻抗公差±8%,配合TDR全检报告,满足高速接口一致性要求
  • 板面利用率:较传统1-2阶HDI提升30%以上,助力传感模组极致小型化

任意层互连属于HDI高阶工艺,层间钻孔、填孔电镀与叠层设计环环相扣。若需了解更多任意层HDI PCB的设计规范与制造工艺细节,可参考兄弟工厂Season PCB发布的HDI技术专题。

制造工艺突破

二、任意层HDI激光盲埋孔逐次成型工艺

工艺环节技术参数创新点
激光钻孔Φ0.076mm(3mil)UV激光355nm,孔位精度±10μm
盲孔填铜填孔率≥98%脉冲反向电镀,有机添加剂梯度控制
蚀刻加工内层1.62/1.8mil真空蚀刻,侧蚀比<0.5
表面处理沉金 + OSP可焊性与耐腐蚀性兼顾

2.2 表面处理与可靠性保障

针对传感器长期工作环境,提供沉金、镍钯金(ENEPIG)等多种表面处理方案,兼顾可焊性与耐腐蚀性;全流程严格过程控制,100%电测把关,随货附TDR阻抗测试报告,并通过ISO9001、UL、IATF16949等行业认证,适应车载、工控等严苛应用环境。对于高速传感信号,我们还提供高速低介电常数板材与阻抗设计服务,确保信号完整性。类似的6层HDI产品已在兄弟工厂Season PCB实现批量交付,例如6层HDI汽车HUD板,其叠层设计与可靠性验证方案可为传感器板提供参考。

典型应用与性能验证

三、智能传感器与MEMS封装

  • 多传感器阵列:温度/湿度/气压/IMU异构集成,层间垂直互连缩短走线
  • MEMS封装基板:0.4mm超薄板配合0.15mm最小BGA焊盘,支持微型封装
  • 激光雷达模组:高速信号通道阻抗一致性,保障测距精度与抗干扰能力

3.2 工业物联网与消费电子

  • IIoT采集终端 / 边缘计算 / 工业视觉
  • 可穿戴设备 / 智能家居模组 / TWS耳机
  • 车载传感 / ADAS周边模组 / 智能座舱

3.3 性能对比验证

指标传统1-2阶HDI6L-ALIS提升幅度
布线自由度逐阶叠加受限任意层间互连显著提升
板面利用率基准提升30%以上30%
阻抗一致性±10%±8%20%改善
最小BGA焊盘0.2mm0.15mm25%缩小

3.4 实际应用案例

案例一:车载激光雷达传感模组。某自动驾驶方案商在其128线激光雷达接收模组中采用6层任意互联传感器板,任意层盲埋孔逐次成型将层间互连路径缩短40%,配合±8%差分阻抗控制将测距精度提升至±2cm,模组整体尺寸较上一代缩小25%,已完成可靠性验证并进入小批量量产阶段。

案例二:医疗级MEMS气体传感器封装。某医疗电子客户基于0.4mm超薄6层任意互联传感器板设计MEMS封装基板,以0.15mm最小BGA焊盘实现传感芯片与信号调理电路的高密度集成,配合镍钯金(ENEPIG)表面处理兼顾生物相容性与长期可靠性,产品通过IEC 60601医疗安规认证并已稳定供货两年。

常见问题(FAQ)

6层任意互联传感器板支持哪些板材?

支持FR4、高Tg、无卤素及高速低介电常数板材,可根据传感器信号频率与工作环境选择,并提供免费叠层设计建议与DFM可制造性分析。

任意层HDI传感器板的打样周期是多久?

常规任意层HDI打样交期为EQ后10-12天,加急最快7天交付,全程支持在线跟踪生产进度;批量订单按排期执行,可提前锁定产能。

传感器PCB打样的最小线宽线距能做到多少?

内层1.62/1.8mil;最小盲孔0.076mm,最小BGA焊盘0.15mm,满足高密度传感模组布线需求。

6层任意互联传感器板如何保证阻抗一致性?

提供免费阻抗设计与叠层规划,成品100%电测并随货附TDR阻抗测试报告,单端/差分阻抗公差严控±8%,保障高速信号完整性。

可以支持MEMS封装与SMT贴片一站式服务吗?

可以。提供SMT贴片与PCBA一站式服务,含元件采购、贴装、测试与整机组装,配合任意层HDI传感器板打样,帮助客户将产品上市周期缩短30%以上。

任意层HDI与普通1-2阶HDI有什么区别?

传统HDI需逐阶压合钻孔(如1+N+1、2+N+2),布线自由度受限;任意层HDI所有层间孔位逐次激光钻出,任意两层均可实现互连,逐阶叠加形成,层数越多优势越明显,板面利用率提升30%以上,是6层以上高密度传感模组的优选工艺。

传感器PCB打样需要提供哪些文件?

提供Gerber文件(RS-274X)或ODB++、钻孔文件与拼板图即可,建议一并提供叠层与阻抗需求;我们免费进行DFM可制造性分析,3小时内反馈工程EQ,确认后即安排生产。

6层任意互联传感器板批量生产的交期与产能如何?

批量订单交期一般15~20个工作日,可提前锁定产能;998PCB集团旗下安徽、江西、广东三大工厂协同排产,配合兄弟工厂Season PCB的HDI与多层板量产线,高峰期月产能可达30万平方米,为大批量订单提供稳定保障。

打样服务与联系我们

  • 提交Gerber/PCB文件,免费DFM可制造性分析
  • 叠层与阻抗设计确认,输出工程EQ
  • 激光钻孔、压合、电镀、蚀刻、阻焊、表面处理全流程制造
  • 100%电测与TDR阻抗测试
  • 加急最快7天交付

深泽多层电路专注HDI电路板制造20年,具备任意层HDI传感器板批量交付能力。无论您是传感器PCB打样还是批量生产,我们均提供免费DFM分析、阻抗设计、SMT贴片与PCBA一站式服务,立即联系我们获取6层任意互联传感器板报价与交期。同时,兄弟工厂Season PCB提供多层板PCB快速打样与PCBA一站式服务,满足从样品到量产的多样化需求。
